DPM 是什麼？
圖片來源：Cognex Corporation
DPM（Direct Part Marking，直接零件標識）是工業界對「直接在零件本體上做永久性條碼標記」的稱呼。
跟「貼紙條碼」最大差別：DPM 條碼無法移除（除非破壞零件本身），所以是工業追溯（traceability）的標準作法。
為什麼工業要用 DPM 而不是貼紙條碼？
| 比較項目 | 貼紙條碼 | DPM 直接標識 |
|---|---|---|
| 耐久性 | 易脫落、磨損 | 永久（伴隨零件一生） |
| 高溫耐受 | 易變形 / 脫落 | 耐高溫 / 高壓 |
| 化學藥劑 | 易溶解 | 耐化學品 |
| 篡改可能 | 可撕掉重貼 | 不可逆（防偽） |
| 成本 | 低（每張數毛錢） | 高（設備投資 + 製程） |
| 適用 | 包裝、紙箱 | 零件本體（半導體、汽車、醫療） |
DPM 常見標記方式
1. 雷射蝕刻（Laser Marking）
- 原理：雷射光燒蝕零件表面，產生變色或凹陷標記
- 適用材質：金屬、塑膠、玻璃、陶瓷
- 應用：半導體 IC、汽車零件、醫療器材
- 特色：對比度好、永久性高、速度快
2. 針點壓印（Dot Peen）
- 原理：機械鋼針點擊零件表面，形成凹點矩陣
- 適用材質：金屬（鋼、鋁、銅）
- 應用：汽車鋼板、航太零件、引擎零件
- 特色：耐久、耐高溫、抗腐蝕
3. 電化學蝕刻（Electrochemical Marking）
- 原理：電解液 + 電流在金屬表面形成標記
- 適用材質：不鏽鋼、合金
- 應用：手術器械、不鏽鋼工具
- 特色：不破壞金屬表面、衛生
4. 噴墨打標（Inkjet Marking）
- 原理：高速噴墨在零件表面噴印字元 / 條碼
- 適用材質：PCB、藥品包裝、塑膠
- 應用：PCB DataMatrix、藥品 GS1
- 特色：速度極快、成本低（但耐久性較差）
DPM 條碼讀取為什麼難？
DPM 條碼讀取相較於印刷條碼有 4 大挑戰：
- 低對比度 — 雷射蝕刻在金屬表面只有 10-30% 對比
- 不規則填充 — 針點壓印是隨機點而非完整方塊
- 反光干擾 — 金屬表面反光導致過曝
- 幾何變形 — 圓筒、曲面工件條碼變形
一般條碼讀取器在 DPM 場景失敗率高（< 80%），需要專用 DPM 讀取器。
VSK 推薦 DPM 解決方案
VSK 為 DPM 應用提供 Cognex 整合方案：
| 場景 | 推薦設備 | 為什麼 |
|---|---|---|

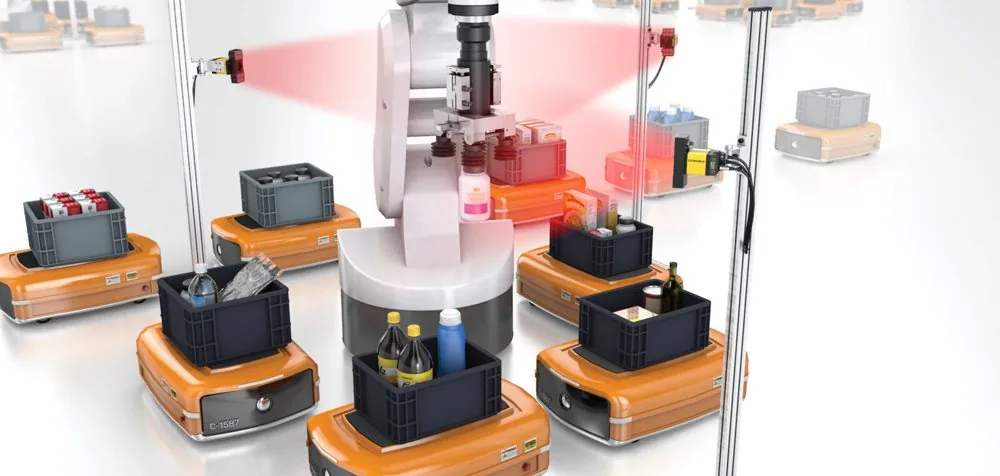

| 固定式產線讀取 | Cognex DataMan 470 | 旗艦級超大景深 + 2DMax 演算法，DPM 讀取穩定 |

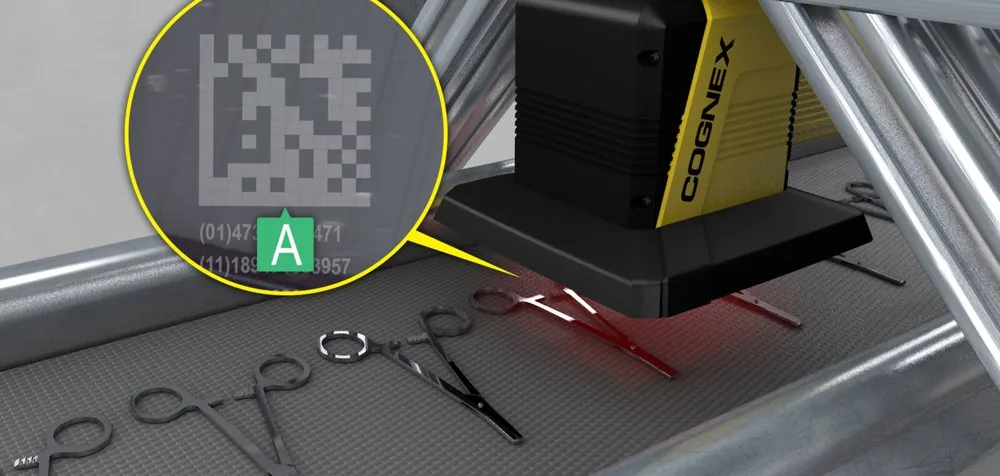

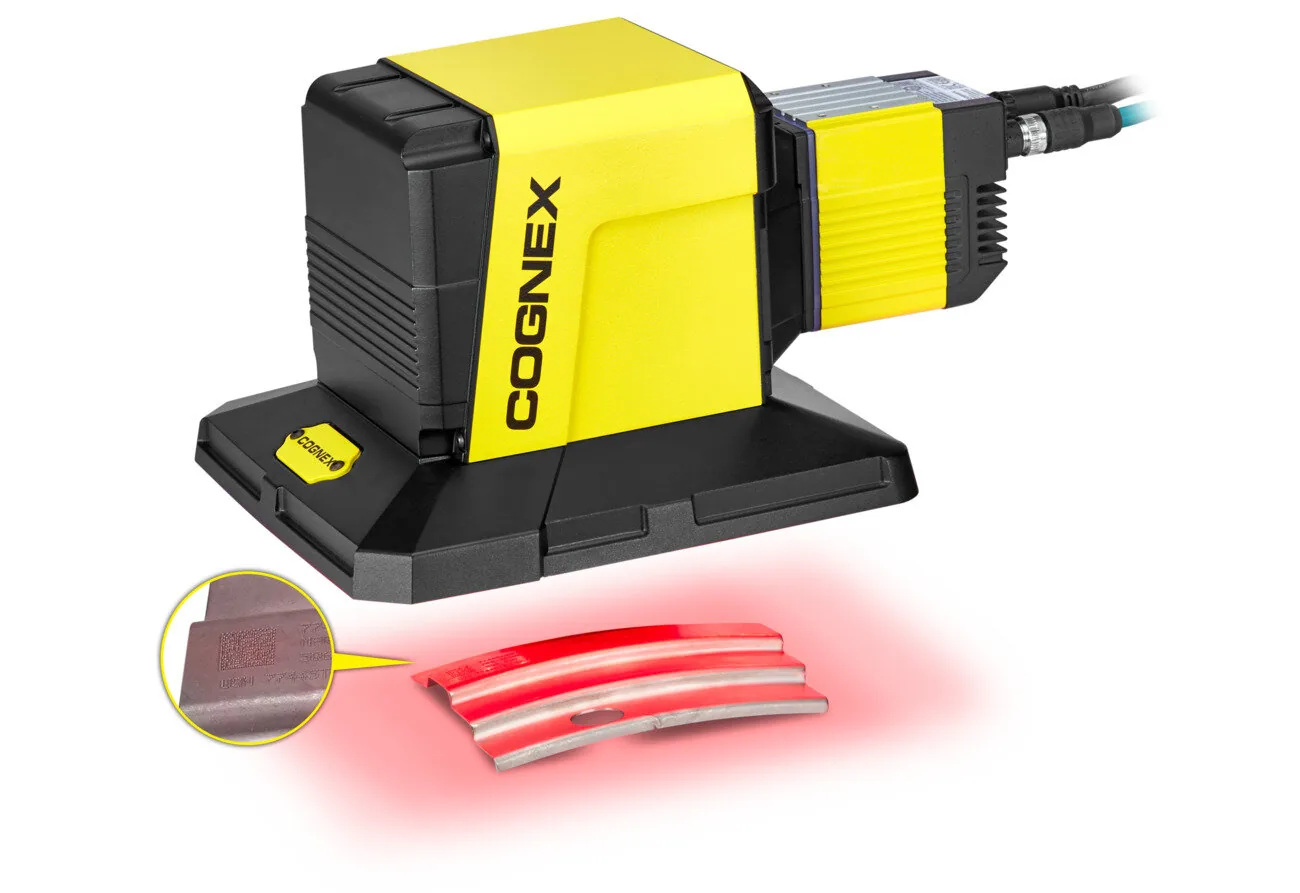

| DPM 條碼品質驗證 | Cognex DataMan 475V | 符合 ISO/IEC 29158 標準，可出具品質報告 |

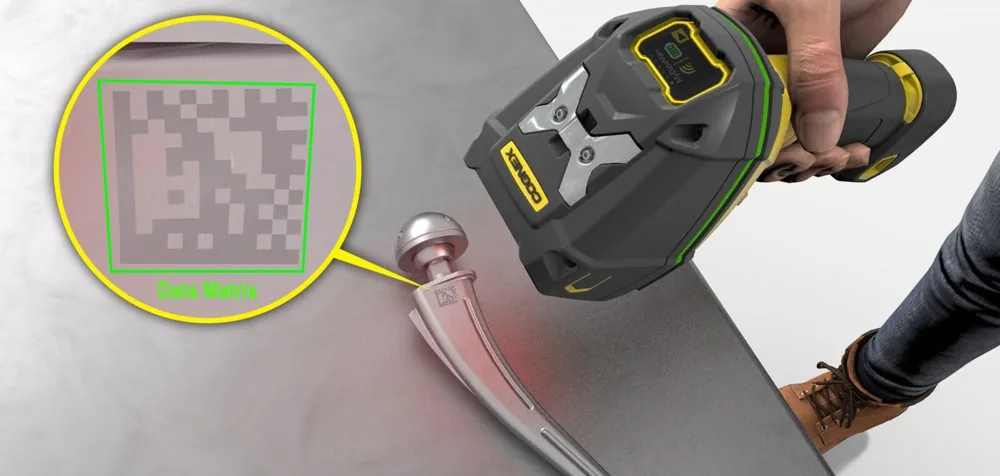

| 手持式抽檢 | Cognex DataMan 8700 | 工業手持式 DPM 旗艦，極端環境耐用 |
| 小條碼高精度驗證 | Cognex In-Sight 7905V | 5 MP 高解析，半導體 IC 載板小 DPM 必備 |
法規合規（DPM 在哪些產業是強制要求？）
| 產業 | 法規 | DPM 要求 |
|---|---|---|
| 汽車 | IATF 16949 | 每個零件必須有可追溯 DPM |
| 醫療器材 | FDA UDI / 歐盟 MDR | UDI 識別碼（含 GS1 GTIN） |
| 生技製藥 | GS1 DSCSA / 台灣 TFDA | 藥品序列化追溯 |
| 航太 | AS9132 | 雷射蝕刻 DataMatrix |
工程師常見問題
Q1：DPM 跟一般條碼有什麼不同？
A：一般條碼通常是「印在貼紙上再黏到產品上」（可移除）；DPM 是「直接在零件本體做永久標記」（不可移除）。工業追溯場景必用 DPM。
Q2：哪些 DPM 標記方式最常見？
A：依產業：
- 半導體 / 電子：雷射蝕刻、噴墨
- 汽車：針點壓印、雷射蝕刻
- 醫療器材：電化學蝕刻、雷射蝕刻
- PCB：噴墨、雷射
Q3：DPM 讀取需要特殊光源嗎？
A：是的。一般紅光無法讀取低對比 DPM，需要多角度 LED（環光 + 高角度 + 漫射）動態切換。Cognex DataMan 470 / 8700 等旗艦機內建多角度光源。
Q4：DPM 讀取合格標準如何認定？
A：各產業以條碼品質等級（如 ISO/IEC 29158 評等 A-F）作為合格依據，而非單一讀取率數字。具體要求請參照各產業規範（IATF 16949 / FDA UDI / GS1 DSCSA 等）。
Q4：DPM 條碼怎麼驗證品質？
DPM 條碼品質驗證的國際標準為 ISO/IEC TR 29158（AIM-DPM）「Direct Part Marking Quality Guidelines」〔來源:ISO 官方〕。標準定義 DPM 條碼的 grading 參數（如 Cell Contrast、Cell Modulation、Fixed Pattern Damage 等）。Cognex DataMan 475V / 475VS 條碼驗證器依此標準驗證 DPM 條碼品質。詳細介紹見 ISO/IEC TR 29158 完整介紹、條碼驗證器完整介紹。
Q5：DPM 法規合規涉及哪些產業？
DPM 強制 / 推薦使用的主要產業包括:醫療器材（FDA UDI / EU MDR / TFDA UDI）、航太（SAE AS9132）、美國國防（MIL-STD-130）、汽車（IATF 16949 追溯）、半導體（SEMI 標準）〔來源:各法規發布機構官方〕。各產業詳細法規條款、實施日期、請參考各法規本文。
Q6：哪些 Cognex 產品內建 DPM 讀取演算法？
Cognex DataMan 系列為 DPM 條碼讀取主力產品線、含 PowerGrid 演算法處理受損 DataMatrix〔來源:Cognex DataMan 各機型 datasheet〕。Cognex In-Sight 智慧相機系列多數機型亦支援 DataMatrix DPM 讀取。Cognex DataMan 475V / 475VS 為 DPM 條碼品質驗證器（依 ISO/IEC TR 29158 標準）。具體機型選擇、請參考 Cognex 各機型 datasheet 或與 VSK 工程師討論。
Q7：DPM 標記方式怎麼選？
常見 DPM 標記方式包括雷射蝕刻（Laser）、針點壓印（Dot Peen）、電化學蝕刻（Electrochemical）、噴墨打標（Inkjet）、沖壓打印（Stamping）〔來源:工業標記設備公開技術文獻〕。選擇依材料（金屬 / 塑膠 / 玻璃等）、表面狀態、永久性需求、生產節拍而定。具體標記方式與設備、請與標記設備廠商及 VSK 工程師討論。
Q8：DPM 條碼讀取為什麼難？
DPM 條碼讀取挑戰包括:低對比（金屬鏡面 / 雷雕碳化）、邊緣不規則（針點壓印形狀不一）、反光 hot spot（鏡面金屬）、無 quiet zone 邊界（緊湊空間）、表面變形（壓印變形）等〔來源:ISO/IEC TR 29158 標準與 Cognex DPM 應用案例〕。Cognex DataMan 含 PowerGrid 演算法為 DPM 困難場景設計。
想導入 DPM 追溯系統？
VSK 提供 DPM 完整解決方案諮詢：
- 評估 DPM 標記方式（雷射、針點、電化學、噴墨）
- 選擇讀取器（依產線速度與條碼大小）
- 整合驗證器（如需符合 ISO 標準）
- / ERP 追溯系統
請提供您的 DPM 應用場景，VSK 工程師評估後會盡快與您聯繫並提供完整方案建議。
DPM 相關公開標準
- ISO/IEC TR 29158（AIM-DPM） — Information technology — Automatic identification and data capture techniques — Data Matrix bar code symbology specification — Direct Part Marking quality guidelines〔來源:ISO 官方標準目錄〕
- ISO/IEC 16022 — DataMatrix 條碼基礎標準（DPM 條碼承載媒介）〔來源:ISO 官方〕
- ISO/IEC 15415 — 2D 條碼印刷品質驗證國際標準〔來源:ISO 官方〕
- SAE AS9132 — 航太業 DPM 識別碼規範〔來源:SAE International 官方〕
- MIL-STD-130 — 美國國防部單一識別碼標準（含 DPM 應用）〔來源:美國國防部官方〕
各標準詳細條款、適用範圍、驗證準則、請參考 ISO、SAE、MIL 等標準發布組織官方文件。
DPM 標記方式比較（公開技術）
工業常見 DPM 標記方式（公開技術分類）:
- 雷射蝕刻（Laser Marking） — 光纖雷射、CO2 雷射等熱蝕刻金屬 / 塑膠表面、永久不可塗改
- 針點壓印（Dot Peen Marking） — 機械針點壓印金屬表面、適用粗糙環境
- 電化學蝕刻（Electrochemical Etching） — 化學蝕刻金屬表面、適合不可機械加工材料
- 噴墨打標（Inkjet Marking） — 噴墨印刷、可彩色、適合包裝與非金屬
- 沖壓打印（Stamping） — 機械沖壓鋼模、適合大量重複圖樣
各標記方式的特性、適用材料、規格範圍、請參考各標記設備廠商官方文件與 ISO/IEC TR 29158 標準。
DPM 視覺檢測 Cognex 解決方案總覽
Cognex 提供 DPM 讀取與驗證的視覺解決方案:
- Cognex DataMan 系列 — DPM 條碼讀取主力產品線、含 PowerGrid 演算法處理受損 DataMatrix〔來源:Cognex DataMan 各機型 datasheet〕
- Cognex DataMan 475V / 475VS — 條碼品質驗證器、依 ISO/IEC TR 29158（AIM-DPM）標準驗證 DPM 條碼品質〔來源:Cognex DataMan 475V datasheet〕
- Cognex In-Sight 系列 — 多數機型支援 DataMatrix DPM 讀取〔來源:Cognex In-Sight datasheet〕
具體機型選擇、規格、整合方案、依您的 DPM 條碼類型、標記方式、表面材質、節拍而定、請與 VSK 工程師討論您的應用情境。
DPM 強制 / 推薦使用的產業（公開法規）
- 醫療器材 — 美國 FDA UDI、歐盟 EU MDR、台灣 TFDA UDI 等法規要求醫療器材標記 UDI、植入式器材常用 DPM 雷雕〔來源:FDA / EU / TFDA 官方〕
- 航太 — SAE AS9132 標準規範航太零件 DPM 識別〔來源:SAE 官方〕
- 美國國防 — MIL-STD-130 規範軍品單一識別碼〔來源:美國國防部官方〕
- 汽車 — IATF 16949 品質管理要求零件追溯、汽車金屬零件常用 DPM〔來源:IATF 官方〕
- 半導體 — Wafer / IC 載板雷射蝕刻 DPM 追溯〔來源:SEMI 官方標準〕
各產業 DPM 法規詳細條款、實施日期、適用零件範圍、請參考各法規發布機構官方文件。
