物流場景超寬視野
視野設計鎖定物流大物件條碼應用,一鏡到底讀取較大工件條碼。實際視野尺寸與工作距離以 datasheet 為準。〔以 datasheet 為準〕
1
高解析 sensor
物流場景設計之 sensor,涵蓋大物件條碼。詳細規格〔以 datasheet 為準〕
2
鏡頭設計
鏡頭與工作距離選項以 Cognex 原廠文件為準。〔以 datasheet 為準〕
3
LED 照明
內建 LED 照明,搭配物流場景之工作距離。詳細功率與光譜〔以 datasheet 為準〕
4
Cognex 讀碼引擎
Cognex 1D / 2D 讀碼演算法。版本與細節〔以 datasheet 為準〕
5
工業接頭 / 通訊
工業通訊與防護等級〔以 datasheet 為準〕
點擊圖上 i 標記查看每個功能說明
BARCODE READER
Cognex DataMan 503DataMan 503QL (DM503QL) / DataMan 503X (DM503X) — 150 fps Ultra-sensitive 高速固定式工業條碼讀取器、Multi-Reader Sync + Xpand FOV（DM503、DM503QL、DM503X、DM-503、DataMan-503、DataMan-503QL、DataMan-503X、DMR-503QL、DMR-503X、Cognex 503、Cognex 503QL、Cognex 503X、康耐視 503、Fixed-mount Barcode Reader 503、固定式條碼讀取器 503、150 fps 高速條碼讀取器、物流分揀條碼讀取器、Cognex DataMan 503、康耐視 DataMan 503）
物流場景固定式條碼讀取器,超寬視野設計,適用棧板、輸送帶分揀等大物件條碼應用。
- ✓ 類型： 固定式條碼讀取器
- ✓ 場景： 物流 / 棧板 / 輸送帶分揀
- ✓ 視野： 超寬視野(實際數值以 datasheet 為準)
- ✓ 讀碼能力： Cognex 1D / 2D 演算法〔以 datasheet 為準〕
- ＋ 2 項規格，看完整規格表 ↓
物流場景固定式條碼讀取器,超寬視野設計,適用棧板、輸送帶分揀等大物件條碼應用。
SECTION / KEY FEATURES
Cognex DataMan 503 核心規格 — DM503QL / DM503X 150 fps Ultra-sensitive 高速固定式工業條碼讀取器
Cognex DataMan 503 物流場景寬視野條碼讀取器 的關鍵特色 — 從工程師視角看為何這台適合您的產線。
輸送帶分揀適用
適合輸送帶 / 棧板 / 3PL 分揀場景,實際吞吐量視條碼類型、工作距離、輸送帶速度而定。〔以 datasheet 為準〕
|||
Cognex 讀碼演算法
搭配 Cognex 1D / 2D 讀碼演算法(實際版本以 datasheet 為準),對破損、變形、髒污條碼提供讀取能力。〔以 datasheet 為準〕
可與其他物流設備整合
可作為物流分揀系統的一環,與其他條碼 / 體積 / 重量採集設備搭配。整合範圍請洽 VSK 工程師。
DataMan 503 產品介紹與功能演示影片
SECTION / SPECIFICATIONS
Cognex DataMan 503 完整規格表
| 類型 | 固定式條碼讀取器 |
| 場景 | 物流 / 棧板 / 輸送帶分揀 |
| 視野 | C-mount 鏡頭 16 / 25 / 35 mm (LEC-CFFxx-F8) + Xpand 15 / 25 FOV Expanders (DMA-FOVE-15 / DMA-FOVE-25) |
| 讀碼能力 | 1DMax Best-In-Class 1-D (Codabar, Code 39/93/128, Interleaved 2/5, MSI, Pharma, GS1 DataBar, Postal, UPC/EAN/JAN) + IDMax (Data Matrix ECC 0-200) + IDQuick (ECC200, DataMan 503X 加 High-Speed 2-D Reading)、QR / microQR / RSS/CS / PDF 417 / MicroPDF 417 |
| 通訊 | Gigabit Ethernet 10/100/1000 (Full/Half duplex) + RS-232 (TIA/EIA-232-F) + 離散 I/O · EtherNet/IP + PROFINET + SLMP + Modbus TCP |
| 影像感測器 | 2/3 inch CMOS · Ultra-sensitive custom 感測器 · 5.5 μm 方形像素 · 2048 × 1088 · 2.2 MP |
| 擷取速度 | 最高 150 fps (Ultra-sensitive short exposure 凍結移動) |
| 機型 | DataMan 503QL (DMR-503QL-xx) + DataMan 503X (DMR-503X-xx, 加 High-Speed 2-D Reading) |
| 光源 | 外接：DM503-HPIA-xxx 高功率照明 · SVL Light Bar (IVSL-YLW300-xxx) · Bar light blue (IVSL-LX520-470) / red (IVSL-LX520-650) |
| 對焦 | Electronically controlled solid-state variable focus system 電子可變對焦 |
| 電源 | 24V ±10% · 500 mA max @ 25°C · 18 W max (含外接照明) |
| 防護等級 | IP65 |
| 工作環境 | Operating 0–45°C · Storage -10–60°C · Humidity <95% non-condensing |
| 機構重量 | 1602 g |
| 同步 | Multi-Reader Sync (MRS) · Synchronized Acquisition · DM503-SYNC-012 Sync Cable · Multi-port (RS-232 daisy-chain) |
| 文件來源 | DM503 個別 datasheet 暫缺 · 規格以 VSK 提供最新版為準 |
SECTION / APPLICATIONS
DM503 適合哪些產業？倉儲分揀 / 產線追溯
Cognex DataMan 503 物流場景寬視野條碼讀取器 已在以下產業實戰部署，每個情境含 VSK 工程師選型與整合經驗。

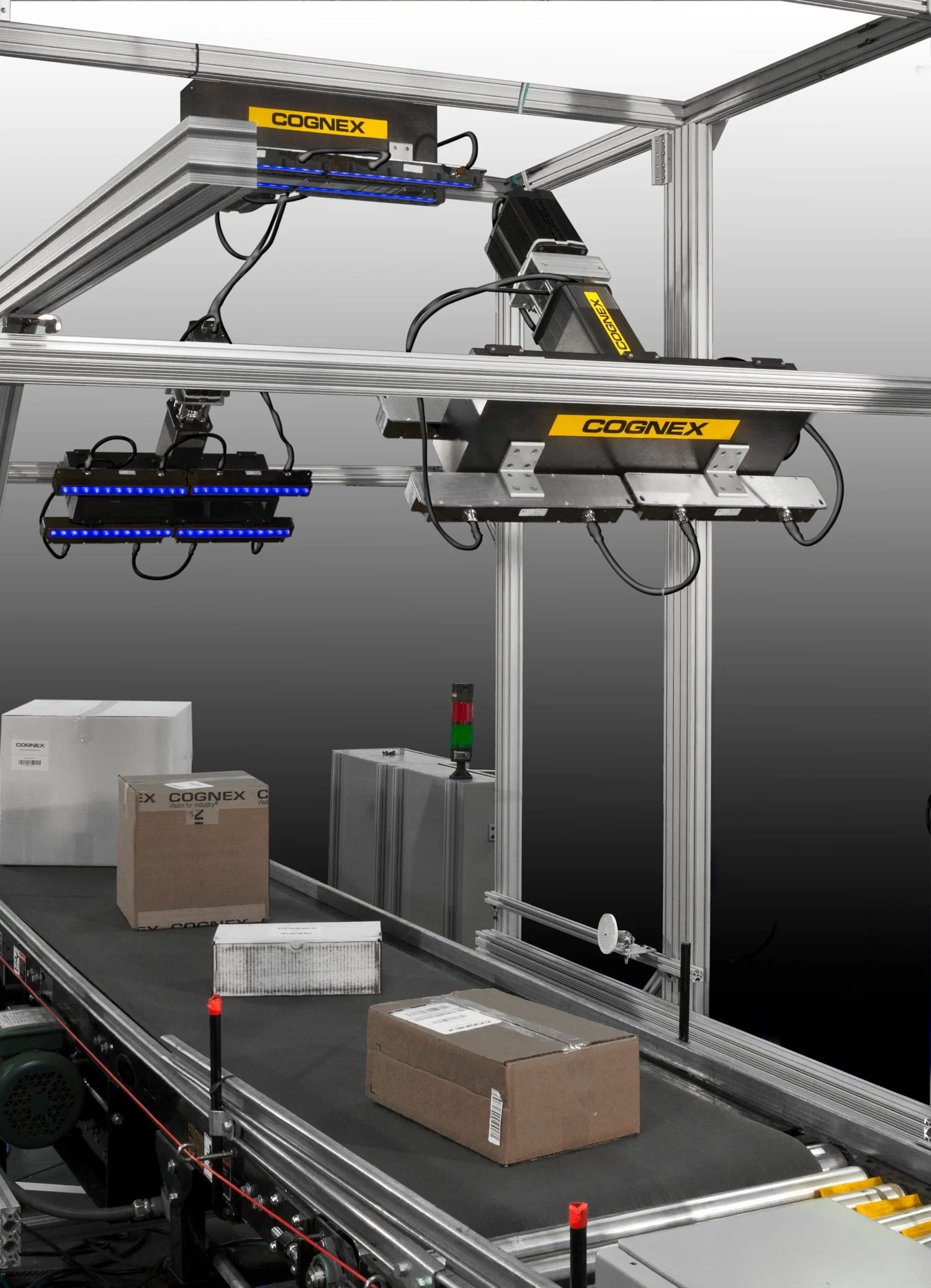

倉儲物流
倉儲物流
輸送帶大物件條碼讀取、棧板分揀、產線整合通用情境

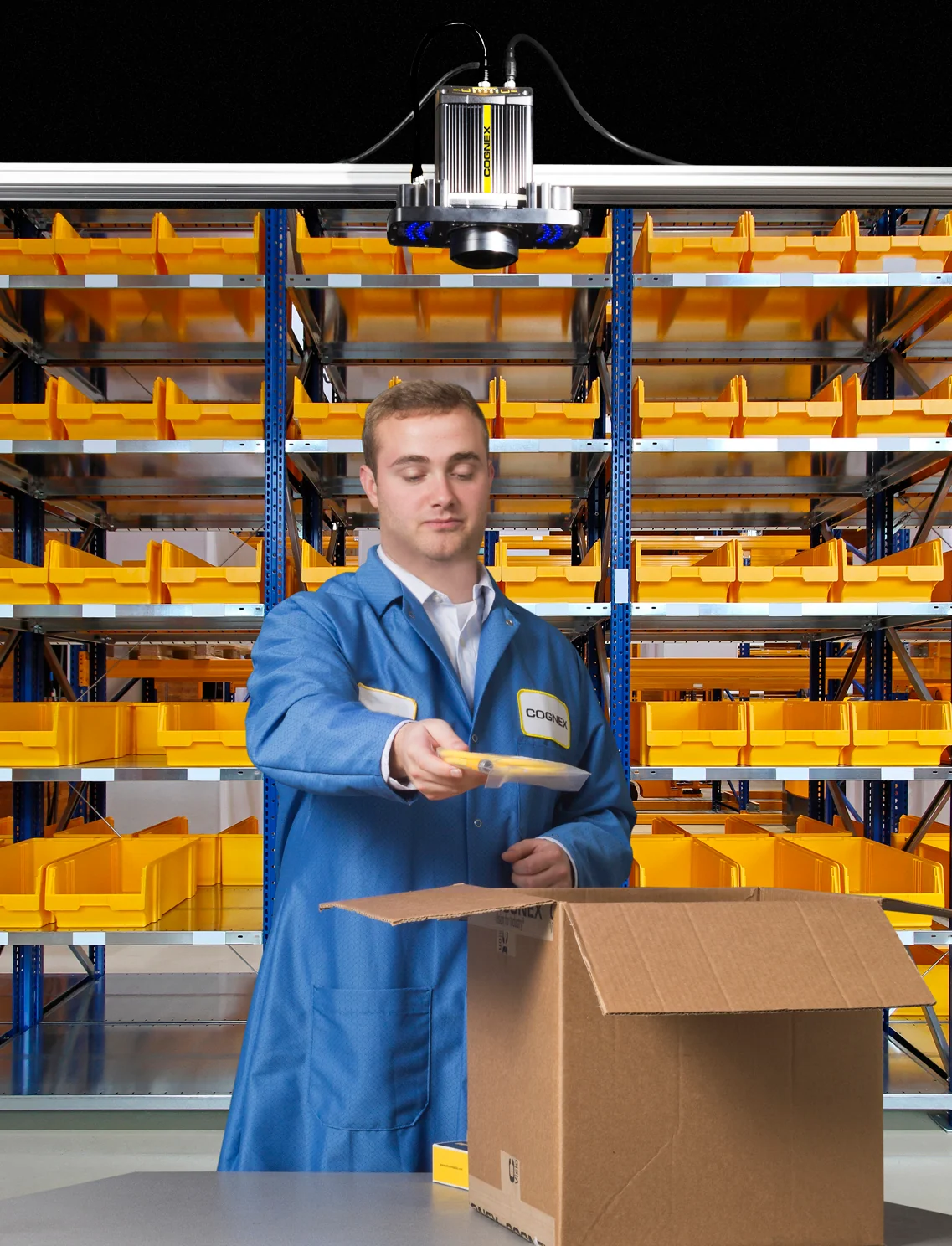

倉儲
倉儲
3PL 出貨掃描、AGV 路徑識別
其他
其他
多條碼同時讀取、超大視野 / 景深整合應用
SECTION / FAQ
常見問題（康耐視 DM503 工程師 Q&A）
Q：DataMan 503 vs DataMan 470 怎麼選?
兩者定位不同 — 503 偏向物流大視野場景(棧板、輸送帶大物件),470 偏向工業難讀條碼(DPM、小物件、深景深)。實際選型請提供包裹尺寸 / 條碼類型 / 工作距離給 VSK 工程師評估。
Q：DataMan 503 適合機場行李或 3PL 嗎?
DM503 屬物流場景設計之機型,是否適合您的場景需依條碼類型(IATA Bag Tag / 1D / 2D 等)、工件尺寸、輸送帶速度等條件評估。請提供場景資訊由 VSK 工程師確認。
Q：DataMan 503 採購方案?
DM503 通常與工業纜線、安裝架、補光、觸發控制器等整套採購。請依吞吐量、條碼類型聯繫 VSK 工程師評估完整 BOM 與整合方案。
Q：DataMan 503 可以做 POC 評估嗎?
可以。請提供您的條碼樣本 + 包裹尺寸範圍 + 輸送帶速度 + 工作距離,VSK 工程師將與您聯繫安排試用,輸出 POC 報告含讀取率、節拍驗證與整合建議。實際讀取率以樣品試打結果為準。
