Cognex 3D-A5000 三維面陣掃描相機
1

3D LightBurst 藍光投射

專利申請中 3D LightBurst 技術,對目標檢測區投射獨特藍光圖案,最快 200 毫秒生成全視野 3D 點雲。

點擊圖上 i 標記查看每個功能說明

3D LASER

Cognex 3D-A5000 高解析面掃 3D 視覺(A5060 / A5030 / A5005) — LightBurst 藍光 200 ms + 150 萬點 + VisionPro PatMax 3D （3D-A5000、3DA5000、A5000、A-5000、A5060、A5030、A5005、Cognex A5000、康耐視 A5000、Cognex Area Scan 3D Camera、3D LightBurst、面掃 3D 攝影機、VisionPro 3D 工具、組裝驗證、in-line 量測、機械手臂引導、Cognex 3D-A5000、康耐視 3D-A5000、Cognex 3D-A5060、康耐視 3D-A5060、Cognex 3D-A5030、康耐視 3D-A5030、Cognex 3D-A5005、康耐視 3D-A5005、Cognex 3D-A5120、康耐視 3D-A5120）

三維面陣掃描相機 — 3D LightBurst 藍光圖案 200 毫秒擷取 150 萬點 3D 點雲。

  • ✓ 原理： 三維面陣掃描 + 3D LightBurst 藍光圖案投射
  • ✓ 採集時間： 200 毫秒
  • ✓ 資料點數： 150 萬個 3D 資料點
  • ✓ 機型： 3D-A5120 / A5060 / A5030 / A5005
  • ＋ 12 項規格，看完整規格表 ↓
免費評估 → 下載 PDF 型錄

三維面陣掃描相機 — 3D LightBurst 藍光圖案 200 毫秒擷取 150 萬點 3D 點雲。

SECTION / KEY FEATURES

Cognex 3D-A5000 核心規格 — 3D AOI 高解析 + 大視野

Cognex 3D-A5000 三維面陣掃描相機 的關鍵特色 — 從工程師視角看為何這台適合您的產線。

3D LightBurst 藍光圖案投射

· 專利申請中 3D LightBurst 技術 · 對檢測區投射獨特藍光圖案 · 最快 200 毫秒生成全視野 3D 點雲 · 面陣掃描免 X-Y 移動 · 經工廠校準保證實際測量結果精準

150 萬個三維資料點

· 單次採集輸出 150 萬 3D 資料點 · 鉅細靡遺探測細微表面特徵 · 高解析度三維圖像 · 可後處理做 3D 重建 / 變形 / 形貌分析

4 機型涵蓋大視野到微米級

· 3D-A5120 (CD 800 mm / MR 2000 mm / 大視野) · 3D-A5060 (CD 1200 mm) · 3D-A5030 (CD 1415 mm) · 3D-A5005 (CD 290.3 mm / Z 解析度 7-8 μm 微米級) · 視野與解析度依機型可選

HDR 高動態範圍模式

· HDR (High Dynamic Range) 模式擷取高對比畫面 · 強反光 / 低對比場景優化 · 三維工具可解決棘手應用

10 Gigabit Ethernet · IP65

· 10 Gigabit Ethernet 介面 · IP65 工業級防護外殼 · 撞擊 50 gs (11 ms 半正弦脈衝) · 振動 4 gs (10-120 Hz 達 30 分鐘) · 作業溫度 0-40 °C

VisionPro 3D 工具整合

· 原生支援 Cognex VisionPro 軟體 · 觸發輸入 24 VDC · 電源 +24 VDC (22-26 VDC) · 採集時間 200 毫秒 · 可選配風扇延長作業條件

SECTION / VIDEO

3D-A5000 產品介紹與功能演示影片

SECTION / SPECIFICATIONS

Cognex 3D-A5000 完整規格表

原理 三維面陣掃描 + 3D LightBurst 藍光圖案投射
採集時間 200 毫秒
資料點數 150 萬個 3D 資料點
機型 3D-A5120 / A5060 / A5030 / A5005
間隙距離 (CD) 290.3 / 800 / 1200 / 1415 mm (依機型)
測量範圍 (MR) 30 / 190 / 800 / 2000 mm (依機型)
Z 解析度 7-8 μm (A5005) ~ 265-3246 μm (A5120)
XY 解析度 41-45 μm (A5005) ~ 506-1701 μm (A5120)
Z 再現性 (σ) 7 μm (A5005) ~ 250-2000 μm (A5120)
HDR 高動態範圍模式擷取高對比畫面
防護 IP65 · 撞擊 50 gs · 振動 4 gs (10-120 Hz)
通訊 / 軟體 10 Gigabit Ethernet · VisionPro
電源 / I/O +24 VDC (22-26 VDC, ≤6.0 A) · 觸發 24 VDC
機構 324 × 137 × 97 mm · 3.0 kg · 選配風扇
作業環境 0-40 °C · <85% RH 不凝結 · CE / FCC / KCC / TUV SUD NRTL / RoHS
文件來源 Cognex 3D-A5000 三維面陣掃描相機 中文型錄
完整規格書下載 PDF →
SECTION / APPLICATIONS

A5000 適合哪些產業？機械零件 / 壓鑄件 3D 高精度檢測

Cognex 3D-A5000 三維面陣掃描相機 已在以下產業實戰部署，每個情境含 VSK 工程師選型與整合經驗。

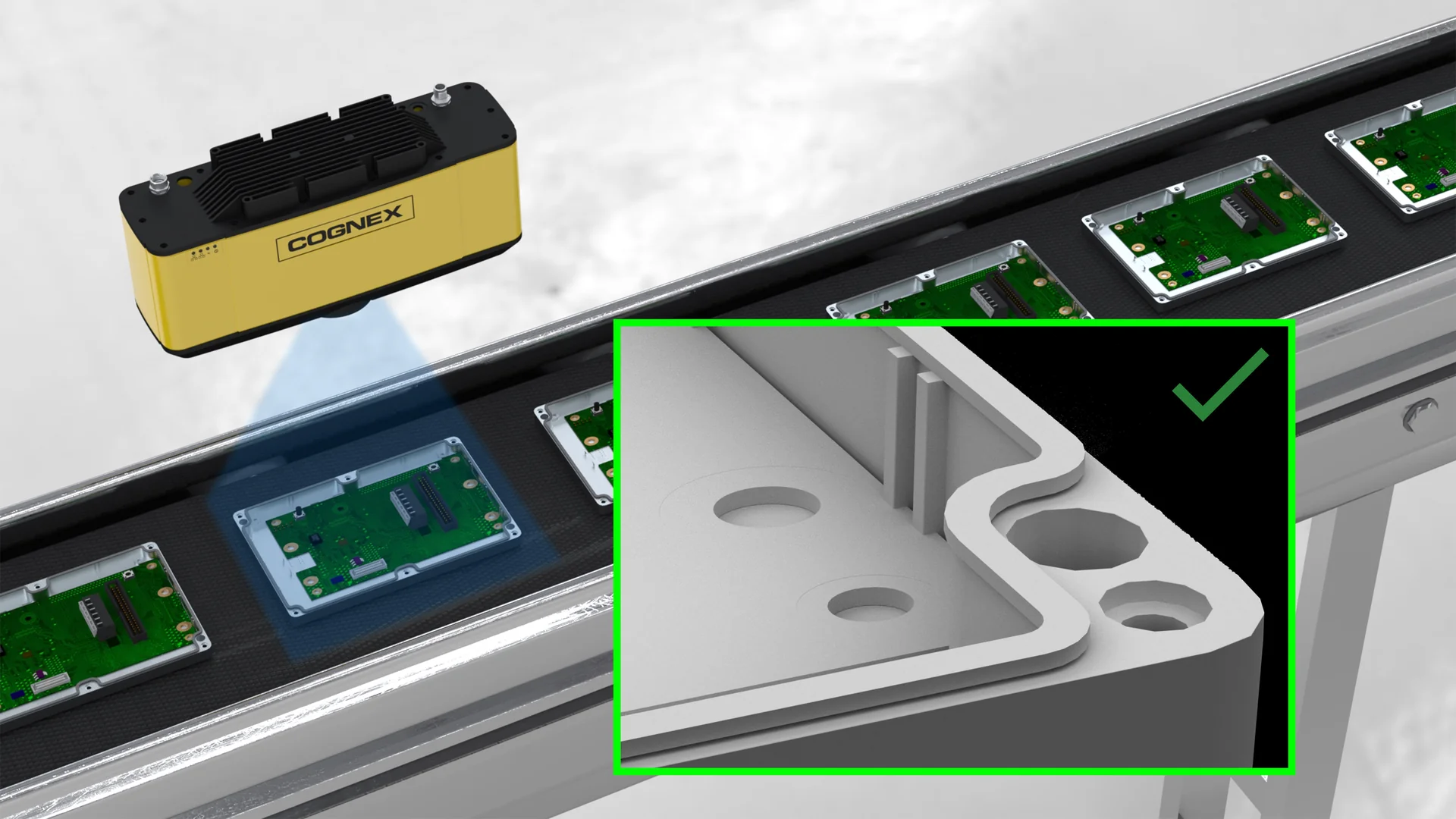

Cognex 3D-A5000 三維面陣掃描相機 應用於機電 · O 環密封圈
機電 · O 環密封圈

機電 · O 環密封圈

Cognex 官方 3D-A5000-O-Ring-Inspection — O 環密封圈 3D 形貌量測、缺料 / 變形偵測、密封件高度檢測,3D LightBurst 面陣掃描單次擷取完整 3D 點雲。

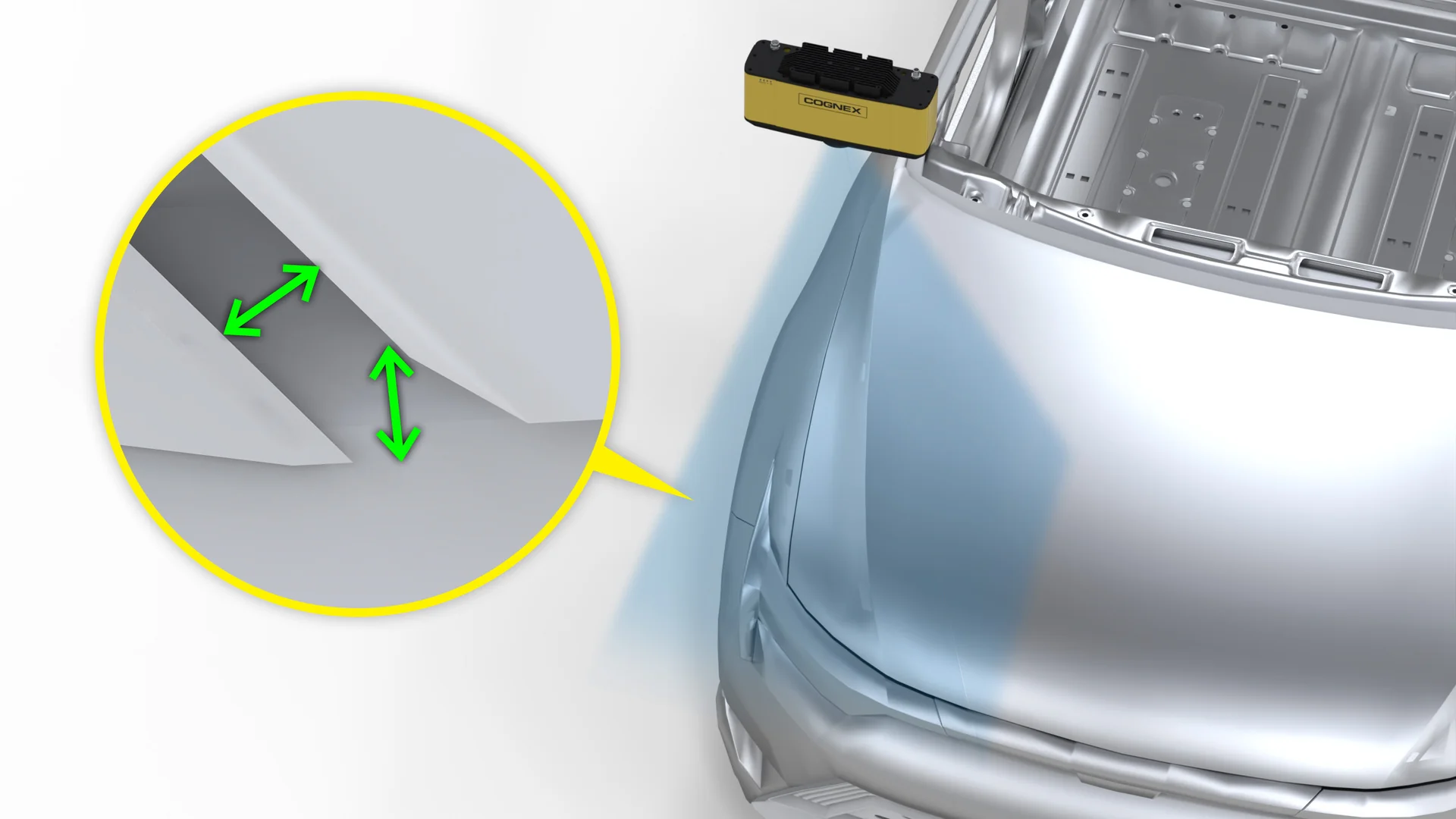

Cognex 3D-A5000 三維面陣掃描相機 應用於汽車車身 · Gap & Flush
汽車車身 · GAP & FLUSH

汽車車身 · Gap & Flush

Cognex 官方 3D-A5000-Gap-and-Flush-inspection — 車身 panel 縫隙 (Gap) 與平整度 (Flush) 3D 量測,鈑金組裝品質檢測,適合產線靜態 3D 全檢。

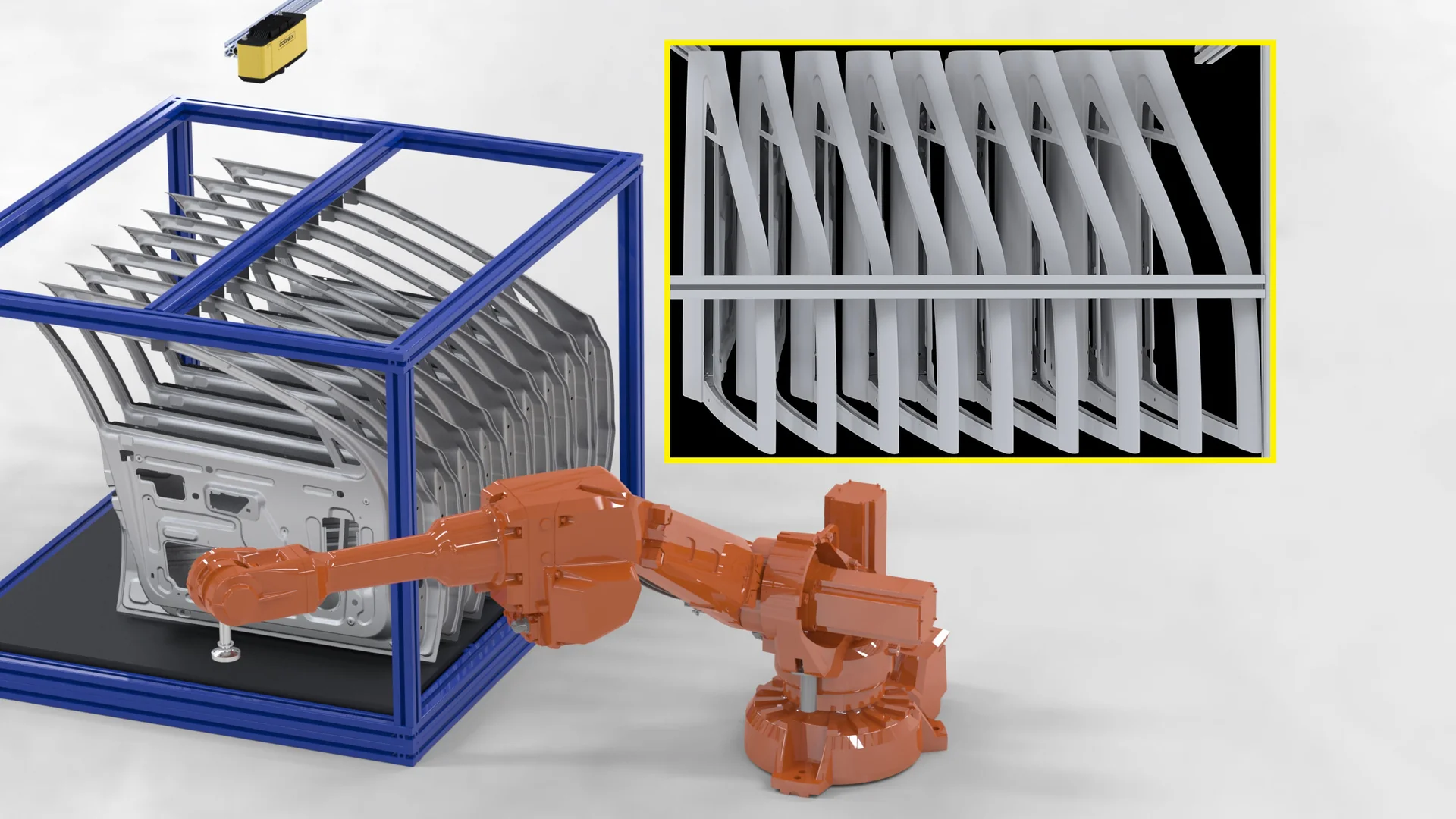

Cognex 3D-A5000 三維面陣掃描相機 應用於物流 · Racking 棧板
物流 · RACKING 棧板

物流 · Racking 棧板

Cognex 官方 3D-A5000-Racking — 棧板 / 貨架多條碼景深整合應用,3D 視野涵蓋多平面條碼。

RELATED RESOURCES · 相關資源

深入了解相關詞彙與實際案例

查詞彙百科了解演算法 / 標準，看真實案例對照您的應用情境。

相關詞彙

3D 視覺 → Time of Flight 飛時測距 → Stereo Vision 立體視覺 →

相關業界案例

看全部 →
生技製藥業 精密容器 / 瓶罐 / 注塑件 3D 面陣掃描 - Cognex 3D-A5000
生技製藥

生技製藥業 精密容器 / 瓶罐 / 注塑件 3D 面陣掃描 - Cognex 3D-A5000

3D 視覺系統｜生技製藥產業｜精密容器 / 瓶罐 / 注塑件 3D 面陣掃描
醫療設備病患體位 3D 量測：Cognex 3D-A5000 LightBurst 應用情境
醫療器材

醫療設備病患體位 3D 量測：Cognex 3D-A5000 LightBurst 應用情境

醫療設備病患體位 3D 量測情境，Cognex 3D-A5000 LightBurst 面掃 3D 選型考量。實際精度依 datasheet 為準，醫療法規認證由客戶端品質系統負責。
FIND YOUR FIT

不確定 Cognex 3D-A5000 三維面陣掃描相機 是否合適？

花 30 秒用下面 2 個工具自己驗證 — 結果會自動帶入 POC 申請表，您不必再填一次。

TOOL 1 · 點選回答 4 題

產品配置器 →

不確定 Cognex 3D-A5000 三維面陣掃描相機 是否對應您的產業 / 應用？點選回答 4 題（產業 / 應用 / 速度 / 預算），系統列出最適合的 Cognex 機型清單。

✓ 結果自動帶入 POC 申請　✓ 完全免費

TOOL 2 · 點選上傳樣品照

樣品可行性評估 →

已有 OK / NG 樣品照？點選上傳 + 回答 5 題快速評估可行性，推薦工具組合（規則式 / 深度學習 / 3D）+ 時程預估 + POC 申請。

✓ NDA 可簽，樣品不外流　✓ 工程師盡快聯繫
SECTION / TOOLS

相關互動工具

用工具自己跑一輪，再給 VSK 工程師複核。

⇄

規格比較器 →

L38 / L4000 / A1000 / A5000 / DSMax / L68 比較

鏡頭焦距計算器 →

雷射工作距離與精度 / 視野計算

樣品可行性評估 →

上傳 OK / NG 樣本 → 工程師可行性回覆
FREE EVALUATION

Cognex 3D-A5000 三維面陣掃描相機 適合您的產線？

威視康提供免費評估、樣品照片可行性分析、燈光鏡頭設計、整合服務

免費評估 / 詢價 → 或撥打 02-8809-3200
FAQ / 常見問題

Cognex 3D-A5000 系列常見問題

A. 3D-A5000 為高解析面掃 3D 視覺系統 (Area Scan 3D Camera)、採 Cognex 專利 3D LightBurst™ 藍光技術、200 毫秒擷取全 FOV 3D 點雲、150 萬 3D 點、最高 7-8 μm Z 解析 (3D-A5005)、適合精密組裝驗證 / 在線量測 / 機械手臂引導。3D-A1000 為物流 DWS 體積量測系統 (Dimensioning System)、採 3D Symbolic Light、適合輸送帶體積量測。應用場景與精度等級不同。
A. A5000 為面掃 3D 攝影機、單張擷取全 FOV 3D 點雲、不需編碼器或運動軸、適合靜止或慢速移動工件 (組裝站、機械手臂引導)。雷射輪廓 (L68 / L4000 / DSMax) 為 line profile、需運動軸或編碼器同步、適合產線連續移動工件。
A. 3D-A5060 (大視野)：FOV 520-645 × 390-490 mm、Clearance 1400 mm、MR 400 mm、XY 361-454 μm、Z 338-559 μm — 適合大型機械件 (汽車車身 / 大型壓鑄件)。3D-A5030 (中精度)：FOV 280-285 × 210-216 mm、Clearance 1465 mm、MR 80 mm、XY 195-200 μm、Z 178-198 μm — 中型零件量測。3D-A5005 (高精度)：FOV 60-65 × 44-46 mm、Clearance 299.3 mm、MR 12 mm、XY 42-44 μm、Z 7-8 μm — 精密小件 (連接器 / 微結構)。
A. 汽車 (Automotive)、消費性產品 (Consumer Goods)、物流 (Logistics)。典型應用包含車身對位、組裝驗證、in-line 尺寸量測、機械手臂 3D 引導、精密件 3D 檢測。
A. 依 datasheet、3 款 Standard Working Volume 提供不同 FOV / Clearance / 解析度。最大 FOV: 645×490 mm (A5060 Far)；最小 FOV: 60×44 mm (A5005 Near)。最佳 Z 解析: 7-8 μm (A5005)。Z Repeatability (σ): 5-150 μm 依機型。Extended Working Volume 變體另外提供更廣量測範圍。
A. A5000 直接整合 Cognex VisionPro 3D 工具集、含 PatMax 3D™ 高速 3D 比對 / 對位。支援組裝驗證、in-line 量測、機械手臂引導等三大標的應用、HDR 模式應對高對比場景。具體工具配置依應用而異、可由 VSK 工程師依產線需求協助規劃。
A. A5000 採 PC-based 處理架構、配合 Cognex VisionPro 視覺軟體 + PatMax 3D 工具運算 3D 點雲。出廠 Cognex 原廠校準、即裝即用、提供真實世界單位量測結果、無需現場校準。
A. A5000 採 10 Gigabit Ethernet 高速影像傳輸介面、與 PC 端 VisionPro 直接連接。觸發輸入 24 VDC (Input ON >10 VDC、Input OFF <2 VDC)。電源 24 VDC (22-26 VDC)、最大電流 6.0 A。PLC / 工業通訊整合由 PC 端 VisionPro 套件處理、具體協定請洽 VSK 工程師規劃。
A. 尺寸 324 × 137 × 97 mm、重量 3.0 kg、壓鑄鋁機殼 IP65 防護等級。抗衝擊 50 gs (11 ms half-sine pulse)、抗振 4 gs (10-120 Hz 30 分鐘)。作業溫度 0-40 °C、儲存 -10-60 °C、濕度 <85% 非凝結。安規 CE / FCC / KCC / TUV SUD NRTL / RoHS。選配風扇接口。
A. VSK 為 Cognex 官方 PSI 認證整合商、提供 A5000 樣品 / 工件可行性評估、機型選型諮詢 (A5060 / A5030 / A5005)、VisionPro + PatMax 3D 訓練、產線整合規劃、機械手臂整合、維運支援。
A. Cognex 3D-A5000 原廠保固一般為購買日起 12 個月、VisionPro 軟體授權依採購條件而定、VSK 提供延伸服務合約、詳情請洽業務窗口。
A. 提供樣品工件 (CAD + 實物照片) + 量測需求 → VSK 工程師初步可行性評估 → 安排實機 3D 拍攝測試 → 出具評估報告含建議機型 (A5060 / A5030 / A5005)、Clearance / FOV / 工具配置。VSK 工程師將與您聯繫安排時程。

深入了解此產品涉及的核心技術詞彙、由 VSK 工程師整理（具體支援工具與規格

  • 3D 視覺 — 工業 3D 視覺技術原理（雷射三角法、結構光、立體視覺、ToF 等）
  • PatMax — Cognex 規則型幾何定位演算法
  • Hand-Eye Calibration — 機械手臂引導校準 (A5000 datasheet app)
  • CCD vs CMOS — 感光元件選型
  • VisionPro — Cognex PC 視覺軟體 (A5000 配套 + PatMax 3D)
