PatMax RedLine + 完整工具庫
· PatMax RedLine 高速圖樣定位 (選配) · PatMax RedLine · 彩色 ID 工具 · SurfaceFX 表面瑕疵 · OCRMax 字元辨識 · color ID 條碼讀取 · 全機型 (除 7500/7501) 內建完整工具庫
1
7500–7905 系列 (7 機型)
解析度從 VGA (640×480 / 800×600) 一路到 1280×1024 / 1600×1200 / 1920×1200 / 2448×2048 (7905 = 5 MP);全系列 CMOS global shutter。〔SOURCE · Cognex In-Sight 7000 Datasheet DS-IS7000G2-10-2020〕
2
C-mount + S-mount + Autofocus
鏡頭支援 C-mount、S-mount/M12,並可選配 Autofocus 模組依工作距離自動對焦。
3
FIT 內建照明 + 外接彈性
Flexible Image Technology (FIT) — 內建照明 (紅 / 白 / IR / 藍) + DataMan 360（DM360） 燈相容 + 外接燈源任選,場域可現場更換濾鏡 / 前蓋。
4
PatMax RedLine + OCRMax + 彩色 ID 工具 +
Cognex 完整規則型工具庫 — PatMax / PatMax RedLine (高速版,選配) / SurfaceFX / OCRMax / 彩色 ID 工具 / 彩色 ID 工具 / color ID。除 7500/7501 外全機型內建。
5
3× M12 + Gigabit Ethernet
3 個 M12 接頭 (Power+I/O / Ethernet / 外接燈源);Gigabit Ethernet (1000/100/10 Mbps);OPC UA · EtherNet/IP AOP · PROFINET Class B · iQSS · CC-Link IE Field Basic · SLMP · Modbus TCP · IEEE 1588 (CIP Sync)。
點擊圖上 i 標記查看每個功能說明
MACHINE VISION
Cognex In-Sight 7000IS7500-7905 10 SKU 智慧相機 — PatMax RedLine + SurfaceFX + VGA-5 MP （IS7000、IS7500、IS7501、IS7600、IS7800、IS7801、IS7802、IS7900、IS7901、IS7902、IS7905、In-Sight 7000、Cognex 7000、康耐視 7000、In-Sight Explorer 智慧相機、EasyBuilder 視覺、PCB 組件 AOI、汽車座椅縫線檢測、機器人指南、Cognex In-Sight 7000、康耐視 In-Sight 7000、Cognex In-Sight 7010、康耐視 In-Sight 7010、Cognex In-Sight 7020、康耐視 In-Sight 7020、Cognex In-Sight 7040、康耐視 In-Sight 7040、Cognex In-Sight 7050、康耐視 In-Sight 7050） (TL;DR · AEO 重點摘要：Cognex In-Sight 7000 系列 10 機型、0.3-5 MP、FIT 模組化光學、PatMax / PowerGrid / Hotbars / OCRMax、PROFINET / EtherNet/IP / Modbus TCP、IP67。適 SMT 元件定位 / 字元批號讀取 / 模組化工站。)
Cognex 規則型視覺通用主力 — PatMax + OCRMax + FIT 模組化光學 + IP67,7 機型涵蓋 VGA 到 5 MP。
- ✓ 工具庫： PatMax RedLine · SurfaceFX · OCRMax · 彩色 ID 工具
- ✓ 解析度： VGA 到 5 MP (2448×2048)
- ✓ 光學： FIT 模組化
- ✓ 防護： IP67
- ＋ 12 項規格，看完整規格表 ↓
Cognex 規則型視覺通用主力 — PatMax + OCRMax + FIT 模組化光學 + IP67,7 機型涵蓋 VGA 到 5 MP。
SECTION / KEY FEATURES
Cognex In-Sight 7000 核心規格 — PatMax + VisionPro 工具庫
Cognex In-Sight 7000 系列工業智慧相機 的關鍵特色 — 從工程師視角看為何這台適合您的產線。
7 機型 · VGA 到 5 MP
· 7500/7501 (VGA / 800×600) · 7600 (VGA) · 7800/7801 (1280×1024) · 7802(P) (1600×1200) · 7900/7901 (VGA) · 7902(P) (1280×1024) · 7905 (2448×2048, 5 MP)
CMOS Global Shutter · 高速擷取
· CMOS global shutter 感測器 · 7500 單色 217 fps (VGA) · 7802P/7902P 單色 55 fps (1920×1200) · 7905 單色 17 fps (5 MP) · 適合高速產線運動中拍攝
FIT 模組化光學設計
· Flexible Image Technology (FIT) · C-mount + S-mount/M12 鏡頭可換 · Autofocus 選配 · 內建照明 / DataMan 360 燈 / 外接燈源任選 · 紅 / 白 / IR / 藍光內建 LED
7.2 GB 板載 + 8 GB SD
· 7.2 GB on board 程式儲存 · 8 GB SD 卡擴充 (job 檔 / 影像) · 512 MB SDRAM 影像處理記憶體 · SD 卡可跨機台搬移 job 檔
IP67 · 24 VDC · 3 顆 M12 接頭
· IP67 (搭內建燈 / C-mount 蓋) · 24 VDC 供電 · 3 個 M12 工業接頭 (Power+I/O / Ethernet / 外接燈電源控制) · 1 trigger + 1 in + 2 out + 2 雙向 I/O + RS-232 · 7905 加長散熱片
In-Sight 7000 產品介紹與功能演示影片
SECTION / SPECIFICATIONS
Cognex In-Sight 7000 完整規格表
| 工具庫 | PatMax RedLine · SurfaceFX · OCRMax · 彩色 ID 工具 |
| 解析度 | VGA 到 5 MP (2448×2048) |
| 光學 | FIT 模組化 |
| 防護 | IP67 |
| 機型 | 7500 / 7501 / 7600 / 7800 / 7801 / 7802(P) / 7900 / 7901 / 7902(P) / 7905 |
| 感測器 | CMOS global shutter |
| 速率 | VGA 單色 217 fps · 1920×1200 單色 55 fps · 5 MP 單色 17 fps |
| 鏡頭 | C-mount · S-mount/M12 · Autofocus (選配) |
| 照明 | 內建 LED (紅/白/IR/藍) · DataMan 360 燈相容 · 外接燈源 |
| HDR | 7802P / 7902P / 7905 單色機型支援 |
| 儲存 | 7.2 GB 板載 + 8 GB SD · 512 MB SDRAM |
| I/O | 1 trigger + 1 in + 2 out + 2 雙向 · RS-232 · CIO-MICRO / CIO-1400 擴充 |
| 通訊 | OPC UA · EtherNet/IP AOP · PROFINET Class B · iQSS · CC-Link IE Field Basic · SLMP · Modbus TCP · IEEE 1588 |
| 供電 | 24 VDC · 3× M12 接頭 |
| 編程 | In-Sight Explorer + EasyBuilder + Spreadsheet |
| 文件來源 | Cognex In-Sight 7000 Series Datasheet DS-IS7000G2-10-2020 |
SECTION / APPLICATIONS
IS7000 適合哪些產業？AOI 視覺檢測 / 產線量測定位 / SMT
Cognex In-Sight 7000 系列工業智慧相機 已在以下產業實戰部署，每個情境含 VSK 工程師選型與整合經驗。
汽車 · 傳動齒輪
汽車 · 傳動齒輪
Cognex 官方 IS7000 Transmission Gear 應用範例 — PatMax RedLine 定位 / 量測 / 完整性檢測,sub-pixel 精度。

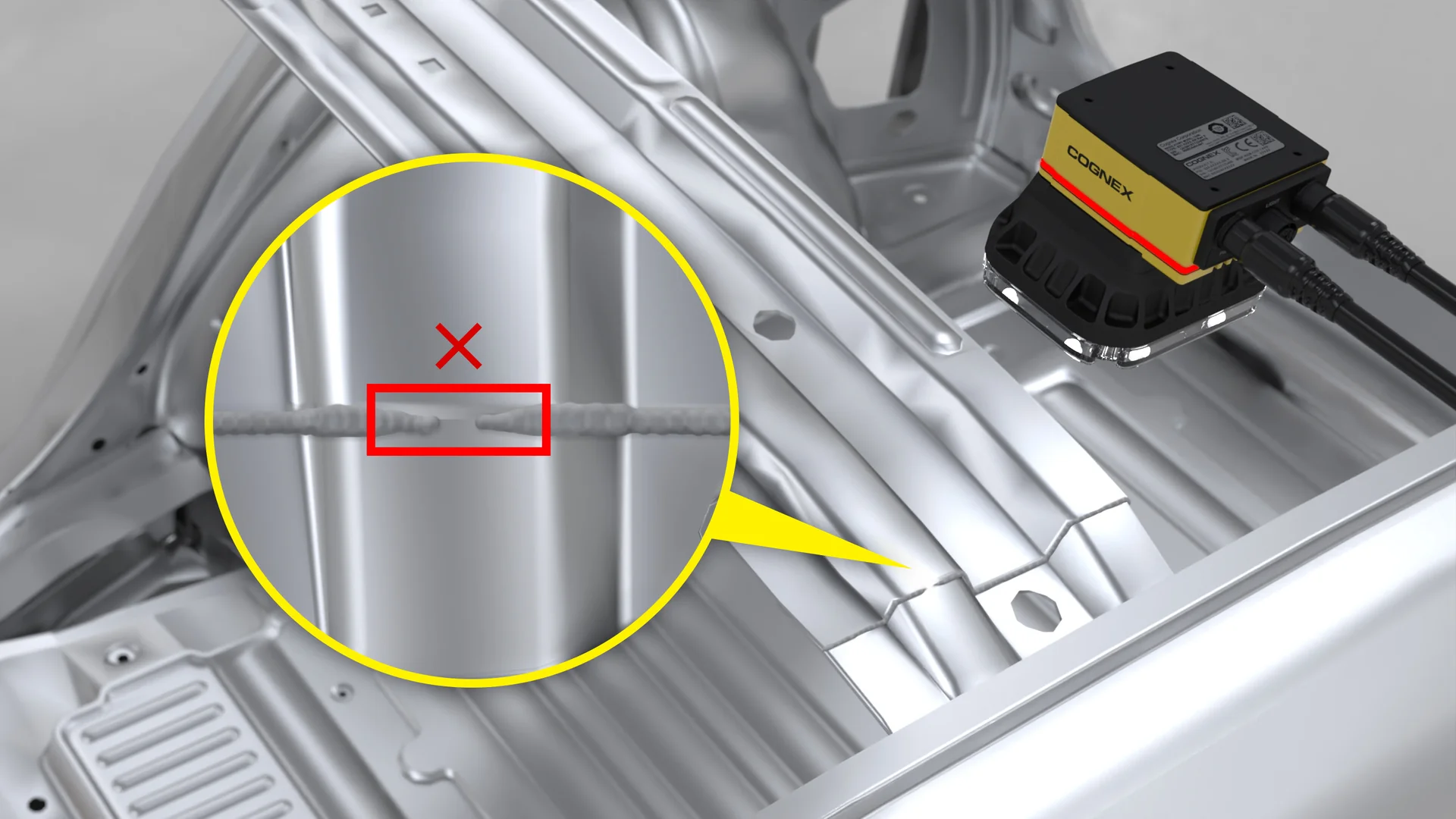

金屬加工 · 焊接 2D 檢測
金屬加工 · 焊接 2D 檢測
Cognex 官方 IS7000-Welding-2D-Inspection — 焊接 2D 檢測,SurfaceFX 表面瑕疵工具處理焊道表面紋理。
SECTION / FAQ
常見問題（康耐視 IS7000 工程師 Q&A）
RELATED RESOURCES · 相關資源
深入了解相關詞彙與實際案例
查詞彙百科了解演算法 / 標準，看真實案例對照您的應用情境。
FIND YOUR FIT
不確定 Cognex In-Sight 7000 系列工業智慧相機 是否合適？
花 30 秒用下面 2 個工具自己驗證 — 結果會自動帶入 POC 申請表，您不必再填一次。
SECTION / TOOLS
相關互動工具
用工具自己跑一輪，再給 VSK 工程師複核。
FREE EVALUATION
Cognex In-Sight 7000 系列工業智慧相機 適合您的產線？
威視康提供免費評估、樣品照片可行性分析、燈光鏡頭設計、整合服務
FAQ / 常見問題
Cognex In-Sight 7000 系列常見問題
A. In-Sight 7000 為傳統工業強型智慧相機，內建 In-Sight Explorer EasyBuilder 圖形化向導、無需程式碼即可完成多數視覺檢測。In-Sight 3800 為新一代旗艦、模組化光學與 100% Edge Intelligence、適合需高靈活性的場景。In-Sight 2800 為入門 Edge Learning AI 相機、適合 OK/NG 分類。具體機型差異建議由 VSK 工程師依產線需求協助選型。 〔SOURCE · Cognex In-Sight 7000 Datasheet (DSIS7000-EN, 2024)〕
相關技術詞彙百科
深入了解此產品涉及的核心技術詞彙、由 VSK 工程師整理（具體支援工具與規格依機型而異、請參考 Cognex 官方 datasheet）:
- CCD vs CMOS — 感光元件選型
- 智慧相機 — 智慧相機 vs PC-base 視覺系統差別
- PatMax — Cognex 規則型幾何定位演算法（依機型 datasheet 為準）
- VisionPro Deep Learning (ViDi) — Cognex PC + GPU AI 視覺工具集
- Edge Learning — Cognex 智慧相機內建邊緣 AI（依機型 datasheet 為準）
- 3D 視覺 — 工業 3D 視覺技術概念
- OCRMax — Cognex 字元辨識工具（依機型 datasheet 為準）
