Cognex 3D-L4000 配備 VisionPro 三維雷射位移感測器
1

450 nm 藍色無斑點雷射

Class 2M / 45 mW 藍色雷射光學,專利無斑點設計 (Cognex 業界首創),比傳統雷射位移感測器斑點與眩光明顯降低。

點擊圖上 i 標記查看每個功能說明

3D LASER

Cognex In-Sight 3D-L4000 3D 雷射視覺 Smart Camera(L4050 / L4100 / L4300) — speckle-free 藍光 + 8 core + FPGA + PatMax3D （3D-L4000、L4000、L-4000、3DL4000、IS3D-L4050、IS3D-L4100、IS3D-L4300、L4050、L4100、L4300、In-Sight 3D-L4000、Cognex L4000、康耐視 L4000、Cognex 3D Vision System、3D 雷射視覺系統、In-Sight spreadsheet、Blob3D、Edge3D、M12-8 X-coded、Cognex In-Sight 3D-L4000、康耐視 In-Sight 3D-L4000、Cognex In-Sight 3D-L4050、康耐視 In-Sight 3D-L4050、Cognex In-Sight 3D-L4100、康耐視 In-Sight 3D-L4100、Cognex In-Sight 3D-L4300、康耐視 In-Sight 3D-L4300）

In-Sight 3D-L4000 系列 — Cognex 專利 speckle-free 450 nm 藍光雷射、smart camera 內建 8 核處理器 + FPGA 影像加速、不需外部 PC、In-Sight spreadsheet 環境開發 3D 視覺工具 (PatMax3D / Blob3D / Edge3D)。

  • ✓ 光源： 450 nm 藍色雷射
  • ✓ 雷射等級： Class 2M · 45 mW
  • ✓ Z 軸重覆精度： 0.5 / 0.5 / 1 / 2 μm
  • ✓ 開發環境： Smart Camera (8 core + FPGA)
  • ＋ 14 項規格，看完整規格表 ↓
免費評估 → 下載 PDF 型錄

三維雷射位移感測器配備 VisionPro 軟體 — 以 PC 為主的開發環境,搭配真 3D 視覺工具庫 (PatMax3D / Blob3D / Edge3D),可寫客製演算法、整合多顆感測器、串接 2D+3D 混合檢測流程。

SECTION / KEY FEATURES

Cognex 3D-L4000 + VisionPro 核心規格 — 3D 雷射輪廓 + AI 整合方案

Cognex 3D-L4000 配備 VisionPro 三維雷射位移感測器 的關鍵特色 — 從工程師視角看為何這台適合您的產線。

以 PC 為主的 VisionPro 開發環境

· 配備 VisionPro 的 3D-L4000 須搭配 PC + VisionPro 9.9 SR1 軟體 · QuickBuild 圖形化開發視窗 · 支援 .NET / C# 程式設計與指令碼 · 模組化工具區塊可重複使用 · Cognex Designer 4.4.3 亦相容

無斑點 450 nm 藍色雷射光學

· 450 nm 藍色雷射 · Class 2M、輸出功率 45 mW · 專利無斑點光學設計大幅降低斑點與眩光 · 比傳統雷射位移感測器影像品質更高 · 強反光 / 深色表面亦可成像

真 3D 視覺工具庫

· 工具直接套用在真 3D 影像上 (非高度圖) · 3D 圖案定位器 / PatMax3D / Blob3D / Edge3D · 高度 / 傾斜度 / 平面擬合 / 體積 / 橫截面 · 同檔可結合 2D 工具 (PatMax / IDMax / Height Map for OCR — 高度圖可做凸字辨識

4 機型 · 量測範圍 44–745 mm

· VP 3D-L4050 — CD 92 / MR 106 / FOV 55–90 mm · VP 3D-L4100 — CD 130 / MR 235 / FOV 75–180 mm · VP 3D-L4300 — CD 180 / MR 745 / FOV 95–460 mm · L4033 機型 (CD 93 / MR 44 / FOV 33–39 mm) 為 VisionPro 版本中文型錄列出之選項，是否現行供貨請洽 VSK / Cognex 業務確認

微米級解析度 · 1K / 2K 雙模式

· 1920 點/輪廓 (2K) 或 960 點/輪廓 (1K) · Z 軸重覆精度 0.5 / 0.5 / 1 / 2 μm (L4033/L4050/L4100/L4300) · Z 軸線性 0.04–0.06% F.S. · 掃描率最高 4 kHz (縮窗後最高 6 kHz)

最多 4 部感測器同步 + IP65

· 可連接最多 4 部三維位移感測器集中管理 · 三維影像拼接做寬視野 · 鋁殼 IP65 工業防護 · 150.5 × 101 × 45 mm · 0.94 kg · Gigabit Ethernet (M12-8 X-coded)

SECTION / VIDEO

3D-L4000 + VisionPro 產品介紹與功能演示影片

SECTION / SPECIFICATIONS

Cognex 3D-L4000 + VisionPro 完整規格表

光源 450 nm 藍色雷射
雷射等級 Class 2M · 45 mW
Z 軸重覆精度 0.5 / 0.5 / 1 / 2 μm
開發環境 PC + VisionPro 9.9 SR1
機型 VP 3D-L4033 / L4050 / L4100 / L4300
間隙距離 (CD) 93 / 92 / 130 / 180 mm
量測範圍 (MR) 44 / 106 / 235 / 745 mm
近–遠距離視野 33–39 / 55–90 / 75–180 / 95–460 mm
資料點/輪廓 960 點 (1K) 或 1920 點 (2K)
斑點大小 (中野) 72 / 110 / 181 / 240 μm
掃描率 最高 4 kHz (縮窗後 6 kHz)
感測器同步 最多 4 部集中管理
3D 工具 PatMax3D / Blob3D / Edge3D / 平面擬合 / 體積 / 橫截面
2D 工具 PatMax · 內建可組合
通訊 Gigabit Ethernet · M12-8 X-coded
電源 24 VDC ±10% · 最小 750 mA
機構 150.5 × 101 × 45 mm · 0.94 kg · IP65 鋁殼
文件來源 Cognex In-Sight 3D-L4000 Datasheet EN 02-2025 (Lit. No. IS3DL4KDS-02-2025) + TW 中文型錄
完整規格書下載 PDF →
SECTION / APPLICATIONS

L4000 適合哪些產業？3D 量測 / 機械手臂引導 / 3D AOI

Cognex 3D-L4000 配備 VisionPro 三維雷射位移感測器 已在以下產業實戰部署，每個情境含 VSK 工程師選型與整合經驗。

Cognex 3D-L4000 配備 VisionPro 三維雷射位移感測器 應用於電動車電池焊道 3D 檢測
電動車電池焊道 3D 檢測

電動車電池焊道 3D 檢測

Cognex 官方 EV battery inspection — 偵測電池表面凹陷、刮痕與焊道高度、寬度、體積、連續性。

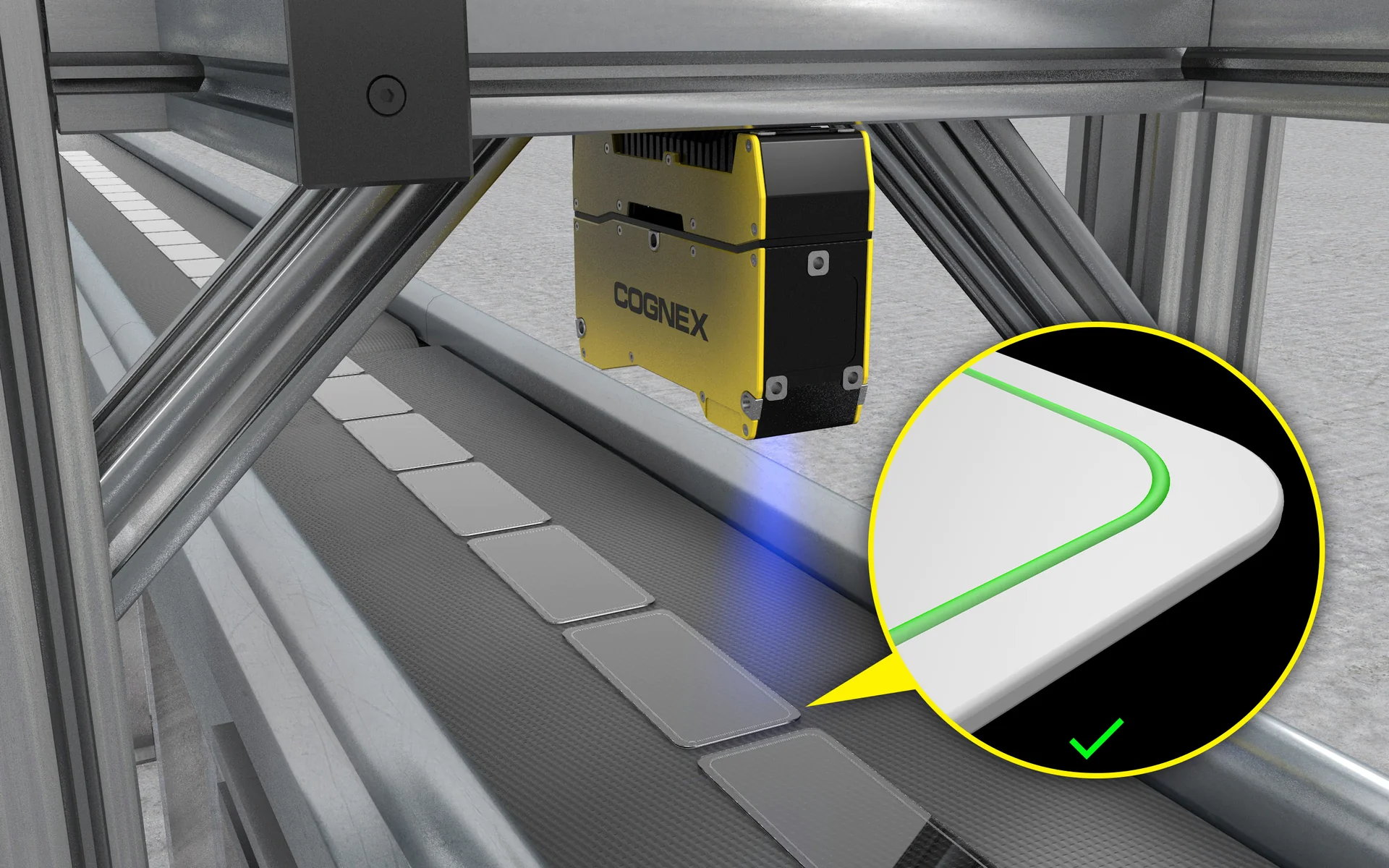

Cognex 3D-L4000 配備 VisionPro 三維雷射位移感測器 應用於汽車膠路 3D 量測
汽車膠路 3D 量測

汽車膠路 3D 量測

Cognex 官方 Glue bead inspection — 量測膠路高度、寬度、體積與連續性,偵測斷膠 / 溢膠 / 寬度漂移。

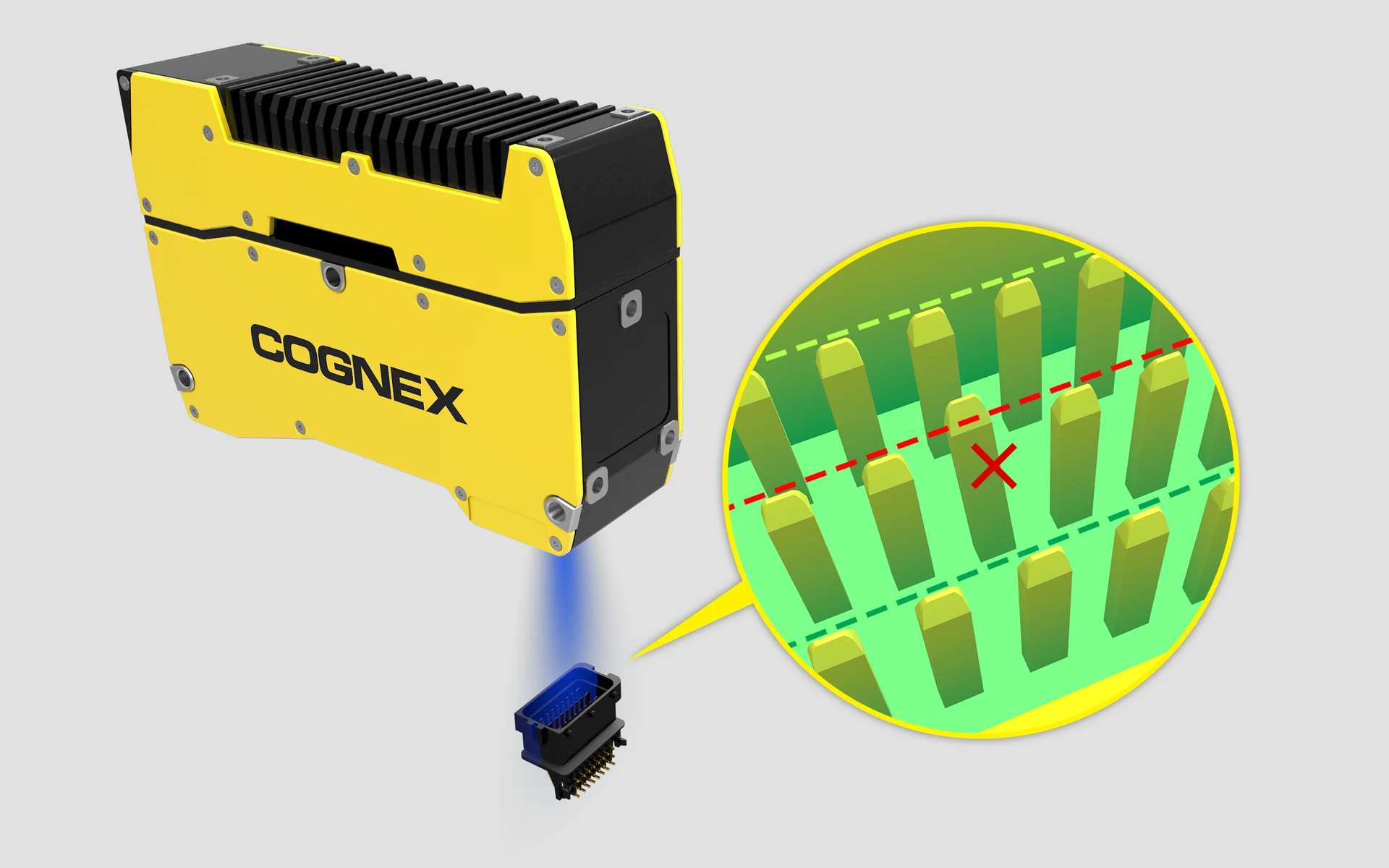

Cognex 3D-L4000 配備 VisionPro 三維雷射位移感測器 應用於連接器 Pin 高度 / 共面度
連接器 PIN 高度 / 共面度

連接器 Pin 高度 / 共面度

Cognex 官方 Connector pin height inspection — 驗證接腳數量、位置正確、無傾斜與損傷,共面度量測。

Cognex 3D-L4000 配備 VisionPro 三維雷射位移感測器 應用於膠路 (2D 視角驗證)
膠路 (2D 視角驗證)

膠路 (2D 視角驗證)

膠路 2D 視角檢測影像 — 搭配 3D 量測做雙視角交叉驗證,VisionPro 同檔可同時跑 2D + 3D 工具。

本產品已部署 4 個產業情境， 看完整案例庫 →

RELATED RESOURCES · 相關資源

深入了解相關詞彙與實際案例

查詞彙百科了解演算法 / 標準，看真實案例對照您的應用情境。

相關詞彙

3D 視覺 → Time of Flight 飛時測距 → Stereo Vision 立體視覺 →
FIND YOUR FIT

不確定 Cognex 3D-L4000 配備 VisionPro 三維雷射位移感測器 是否合適？

花 30 秒用下面 2 個工具自己驗證 — 結果會自動帶入 POC 申請表，您不必再填一次。

TOOL 1 · 點選回答 4 題

產品配置器 →

不確定 Cognex 3D-L4000 配備 VisionPro 三維雷射位移感測器 是否對應您的產業 / 應用？點選回答 4 題（產業 / 應用 / 速度 / 預算），系統列出最適合的 Cognex 機型清單。

✓ 結果自動帶入 POC 申請　✓ 完全免費

TOOL 2 · 點選上傳樣品照

樣品可行性評估 →

已有 OK / NG 樣品照？點選上傳 + 回答 5 題快速評估可行性，推薦工具組合（規則式 / 深度學習 / 3D）+ 時程預估 + POC 申請。

✓ NDA 可簽，樣品不外流　✓ 工程師盡快聯繫
SECTION / TOOLS

相關互動工具

用工具自己跑一輪，再給 VSK 工程師複核。

⇄

規格比較器 →

L38 / L4000 / A1000 / A5000 / DSMax / L68 比較

鏡頭焦距計算器 →

雷射工作距離與精度 / 視野計算

樣品可行性評估 →

上傳 OK / NG 樣本 → 工程師可行性回覆
FREE EVALUATION

Cognex 3D-L4000 配備 VisionPro 三維雷射位移感測器 適合您的產線？

威視康提供免費評估、樣品照片可行性分析、燈光鏡頭設計、整合服務

免費評估 / 詢價 → 或撥打 02-8809-3200
FAQ / 常見問題

Cognex 3D-L4000 + VisionPro 系列常見問題

A. In-Sight 3D-L4000 為 smart camera 形式的 3D 雷射 line profile 視覺系統、內建 8 核處理器 + FPGA、無需外部 PC、用 In-Sight spreadsheet 環境開發。L68 為 sensor + PC VisionPro 架構、適合需 VisionPro 工具深度整合的場景。DSMax 為高速版本、適合高節拍應用。實際選型請洽 VSK 工程師依產線需求評估。
A. 兩者皆為 Cognex In-Sight 系列 smart 3D camera。3D-L4000 主打 speckle-free 藍光雷射 line profile + 完整 3D 工具庫 (PatMax3D / Blob3D / Edge3D)、適合精密 3D 量測與檢測。L38 系列含 AI 深度學習工具 (ViDi)、適合需 AI 缺陷檢測整合的場景。L4000 強項在規則式 3D 量測精度、L38 強項在 AI 缺陷識別。
A. 當需 (1) line profile 3D 量測 (連續輸送帶) (2) 高精度 Z 解析 (最佳 2.5 μm @ L4050) (3) speckle-free 藍光雷射處理鏡面 / 反光物件 (4) 完整 3D 工具庫 (PatMax3D 對位、Blob3D / Edge3D 偵測、Gap / Plane3D 量測) (5) smart camera 無需外部 PC 時、3D-L4000 為合適選擇。
A. 汽車 (Brake pad / Connecting rod / Glue bead / EV battery / Bearing / Flush & gap inspection)、消費性產品 (Cap / Fill level / Tongue & groove / Extrusion inspection)、電子 (Connector pin height / Carrier flatness inspection)、食品飲料 (Package / Cookie defect / Item location / Cap inspection)。
A. 依 datasheet、3 款 Standard Working Distance 提供不同 Clearance / MR / FOV / 解析度：IS3D-L4050 (CD 92mm / MR 106mm / Near FOV 55mm / Far FOV 90mm / Z 2.5-6.9μm / Z 重覆 0.5μm)、IS3D-L4100 (CD 130mm / MR 235mm / Near FOV 75mm / Far FOV 180mm / Z 4.4-25.9μm / Z 重覆 1μm)、IS3D-L4300 (CD 180mm / MR 745mm / Near FOV 95mm / Far FOV 460mm / Z 6.9-147.5μm / Z 重覆 2μm)。
A. 完整 3D 工具庫 (datasheet 明列)：PatMax3D (3D 對位)、Blob3D (3D 區塊偵測)、Edge3D (3D 邊緣偵測)、Point to Plane3D (點到平面距離)、Gap Measurement (間隙量測)、Plane to Plane Angle3D (平面角度)、Extract Sphere3D / Cylinder3D (幾何擷取)、3D Geometry (3D 幾何量測)、Height Map for OCR (高度圖)、3D Cross-Section (剖面分析)、Profile Analysis (輪廓分析)。
A. 3D-L4000 內建 In-Sight spreadsheet 介面、直觀無需 PC 端程式設計。完整 I/O + 通訊功能集、2D + 3D 視覺工具可混合使用、加速整合與部署。內建 8 核處理器 + FPGA 影像處理加速、無需外部 PC 運算、降低系統複雜度與成本。
A. Gigabit Ethernet 介面 (M12-8 X-coded female connector)、整合 link / traffic LED 指示。Trigger 輸入支援差分 / 單端編碼器 (最高 1 MHz)、laser interlock 安全互鎖。輸入電壓 24 VDC ±10%、最低 750 mA。具體 PLC / MES 整合協定請洽 VSK 工程師規劃。
A. 尺寸 150.5 × 101 × 45 mm、重量 0.94 kg、鋁殼 IP65 防護等級。抗振 1.5 mm X/Y/Z 雙振幅 (10-57 Hz、各方向 3 小時)、抗衝擊 15G / 6 ms。作業溫度 0-45 °C (32-113 °F)、儲存 -20-70 °C、濕度 <80% 非凝結。雷射 450 nm 藍光、Class 2M、輸出功率 45 mW。
A. VSK 為 Cognex 官方 PSI 認證整合商、提供 3D-L4000 樣品 / 工件可行性評估、機型選型諮詢 (L4050 / L4100 / L4300)、In-Sight spreadsheet 訓練、產線整合規劃、編碼器同步機構規劃、維運支援。
A. Cognex In-Sight 3D-L4000 原廠保固一般為購買日起 12 個月、VSK 提供延伸服務合約、詳情請洽業務窗口。
A. 提供樣品工件 (CAD + 實物照片) + 量測需求 → VSK 工程師初步可行性評估 → 安排實機 3D 拍攝測試 → 出具評估報告含建議機型 (L4050 / L4100 / L4300)、Clearance / FOV / 工具配置。VSK 工程師將與您聯繫安排時程。

深入了解此產品涉及的核心技術詞彙、由 VSK 工程師整理（具體支援工具與規格

  • 3D 視覺 — 工業 3D 視覺技術原理（雷射三角法、結構光、立體視覺、ToF 等）
  • PatMax — Cognex 規則型幾何定位演算法
  • Bin Picking — 散裝取物應用
  • CCD vs CMOS — 感光元件選型
  • In-Sight Spreadsheet — Cognex smart camera 開發環境 (L4000 內建)
