藍光雷射三角測量 3D 成像
· 450 nm 藍光雷射（亦支援紅光）· 三角測量法 · 最高 4096 點/profile · 適合鏡面 / 反光 / 玻璃複雜表面 · Pre-calibrated 出廠校正
1
450 nm 藍光雷射
450 nm 藍光雷射（亦支援紅光），對鏡面 / 玻璃 / 高反光複雜表面成像優於紅光。〔SOURCE · Cognex L68 Datasheet EN 10-2025〕
2
3D profile 4096 點
每條 3D profile 最高 4096 點，藍光三角測量產生高品質 3D 影像。
3
Embedded optics + 預校正
光學 + 雷射照明內建，免外接鏡頭與光源；出廠多參考點校正，校正 perspective / lens / 雷射非線性 / 製造公差四類偏差。
4
40 kHz 高速掃描
Typical scan rate 最高 40 kHz、3D point rate 最高 1.63 億點/秒，配合 Quadrature Encoder DATA Trigger（1 MHz 最大）支援產線高速量測。
5
M12 + Gigabit Ethernet
Power-I/O-Encoder M12-12 接頭 + X-coded M12-8 Gigabit Ethernet。IP67 防護、24 VDC ±15%、10 W。
點擊圖上 i 標記查看每個功能說明
3D LASER
Cognex In-Sight L68 3D 雷射位移感測器(L68-20 / L68-100) — 4096 點 / 40 kHz / 預校正 + Class 2 IEC60825-1 (L68、L68-20、L68-100、L68-020-001、L68-100-001、In-Sight L68、Cognex L68、康耐視 L68、3D 雷射位移感測器、Cognex 3D Laser Profile Sensor、3D 雷射輪廓掃描、CCB-PWRIO、CCB-84901、Gigabit Ethernet M12-8、IP67、藍光 450 nm、Cognex In-Sight L68、康耐視 In-Sight L68、Cognex In-Sight L68-20、康耐視 In-Sight L68-20、Cognex In-Sight L68-100、康耐視 In-Sight L68-100)
3D 雷射位移感測器 — 藍光三角測量、最高 4096 點/profile、垂直解析度可達 0.9 μm、掃描率最高 40 kHz。
- ✓ 原理： 藍光雷射三角測量 3D
- ✓ 垂直解析度： 0.9–1.4 μm (L68-20)
- ✓ 掃描率： 最高 40 kHz
- ✓ 防護： IP67
- ＋ 17 項規格，看完整規格表 ↓
3D 雷射位移感測器 — 藍光三角測量、最高 4096 點/profile、垂直解析度可達 0.9 μm、掃描率最高 40 kHz。
SECTION / KEY FEATURES
Cognex In-Sight L68 系列核心規格 — L68-20 / L68-100 3D 雷射位移感測器
Cognex In-Sight L68 3D 雷射位移感測器 的關鍵特色 — 從工程師視角看為何這台適合您的產線。
兩款機型：L68-20 / L68-100
· L68-20：20 mm FOV / 54 mm clearance / 垂直解析度 0.9–1.4 μm · L68-100：100 mm FOV / 141 mm clearance / 垂直解析度 4.0–9.5 μm · 依量測範圍與精度需求選型
高速 3D 掃描：最高 40 kHz
· Typical scan rate 最高 40 kHz · 3D point rate 最高 1.63 億點/秒 · Quadrature Encoder (RS-422) DATA Trigger 支援 1 MHz · 適合產線高速量測
μm 等級重複性與線性度
· Z-repeatability：0.2 μm (L68-20) / 0.5 μm (L68-100) · Z-linearity：0.005% (L68-20) / 0.0023% (L68-100) · 個別出廠多參考點校正
VisionPro + QuickBuild 軟體
· Cognex VisionPro PC-based 軟體 · QuickBuild 圖形化拖拉式介面 · 模組化 tool blocks · AI + 規則式工具集 · 多核多執行緒運算
IP67 工業防護 · Gigabit Ethernet
· IP67 防護等級 · Gigabit Ethernet (1 Gbit/sec) · 2× Inputs (5–24 VDC) + 2× Outputs (24 V, max 20 mA) · 24 VDC ±15%、10 W · 0–40 °C 工作溫度
SECTION / SPECIFICATIONS
Cognex In-Sight L68 系列 (L68-20 / L68-100) 完整規格表
| 原理 | 藍光雷射三角測量 3D |
| 垂直解析度 | 0.9–1.4 μm (L68-20) |
| 掃描率 | 最高 40 kHz |
| 防護 | IP67 |
| 機型 | L68-20 (20 mm FOV) · L68-100 (100 mm FOV) |
| FOV (Near / Middle / Center) | L68-20：22 / 25 / 29 mm L68-100：79 / 100 / 121 mm |
| 量測範圍 | 20 mm (L68-20) · 100 mm (L68-100) |
| Clearance | 54 mm (L68-20) · 141 mm (L68-100) |
| 垂直解析度 (typ.) | 0.9–1.4 μm (L68-20) · 4.0–9.5 μm (L68-100) |
| Z-linearity | 0.005% (L68-20) · 0.0023% (L68-100) |
| Z-repeatability | 0.2 μm (L68-20) · 0.5 μm (L68-100) |
| Maximum points / 3D profile | 4096 |
| 3D point rate | 最高 1.63 億點/秒 |
| 雷射波長 | 450 nm 藍光（亦支援紅光） |
| I/O | 2× Inputs (5–24 VDC) · 2× Outputs (24 V, max 20 mA) · Quadrature Encoder RS-422 |
| 通訊 | Gigabit Ethernet (1 Gbit/sec) |
| 電源 | 24 VDC ±15% · 10 W |
| 環境 | 0–40 °C 工作 · -20–70 °C 儲存 · 最大 90% 非凝結濕度 · 最大環境光 10,000 lx |
| 重量 | 742 g (L68-20) · 850 g (L68-100) |
| 軟體 | Cognex VisionPro + QuickBuild |
| 文件來源 | Cognex L68 Datasheet EN 10-2025 (Lit. No. L68DS-EN-10-2025) |
SECTION / APPLICATIONS
L68 系列適合哪些應用？datasheet 應用範例 — 3D 量測 / 缺陷檢測 / 對位
Cognex In-Sight L68 3D 雷射位移感測器 已在以下產業實戰部署，每個情境含 VSK 工程師選型與整合經驗。

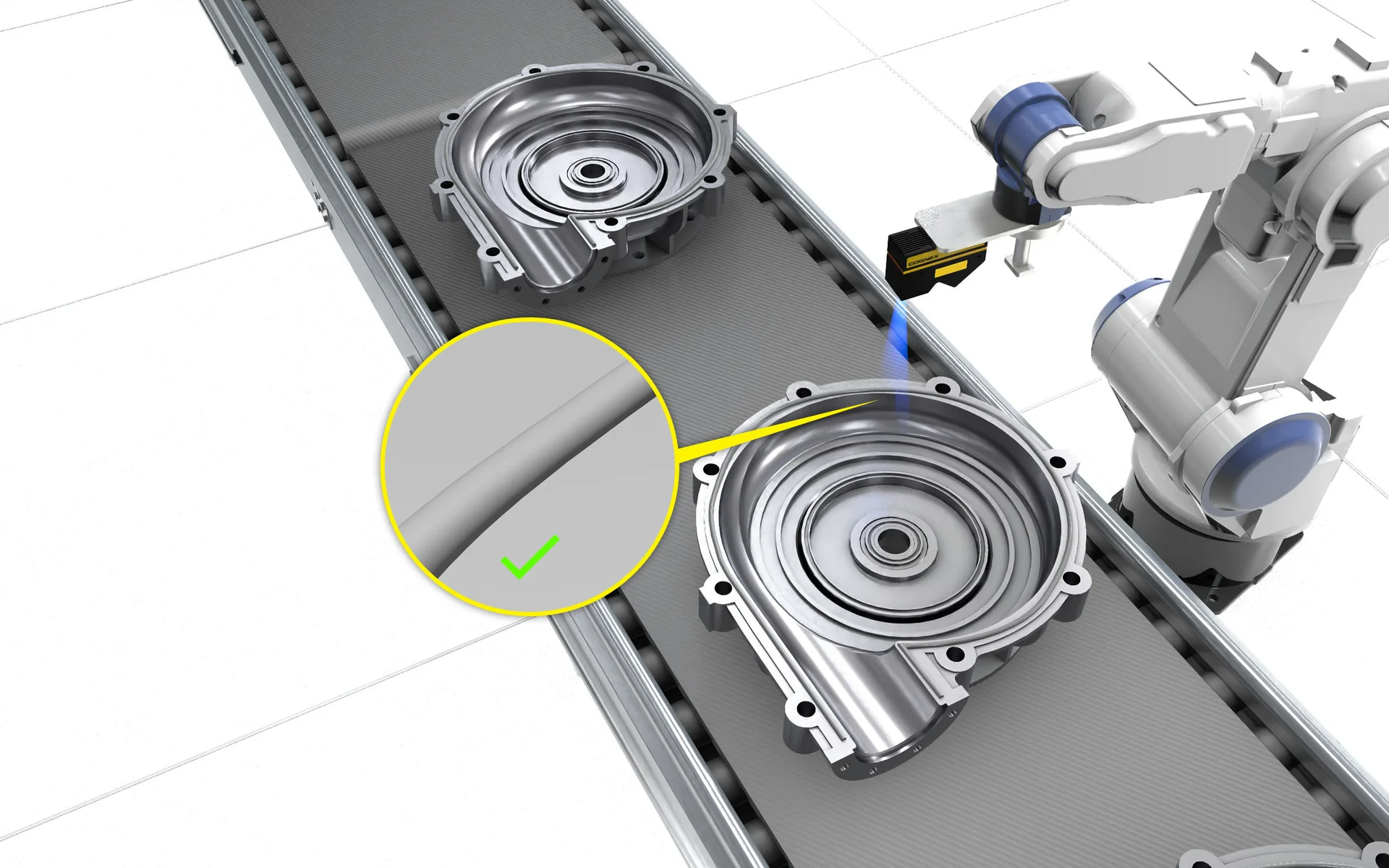

汽車零件 · 封膠塗布
汽車零件 · 封膠塗布
Cognex 官方 IS-L68-Pump-sealant-inspection — 幫浦封膠塗布高度 3D 量測、密封膠斷膠 / 溢膠檢測、組裝完整性。

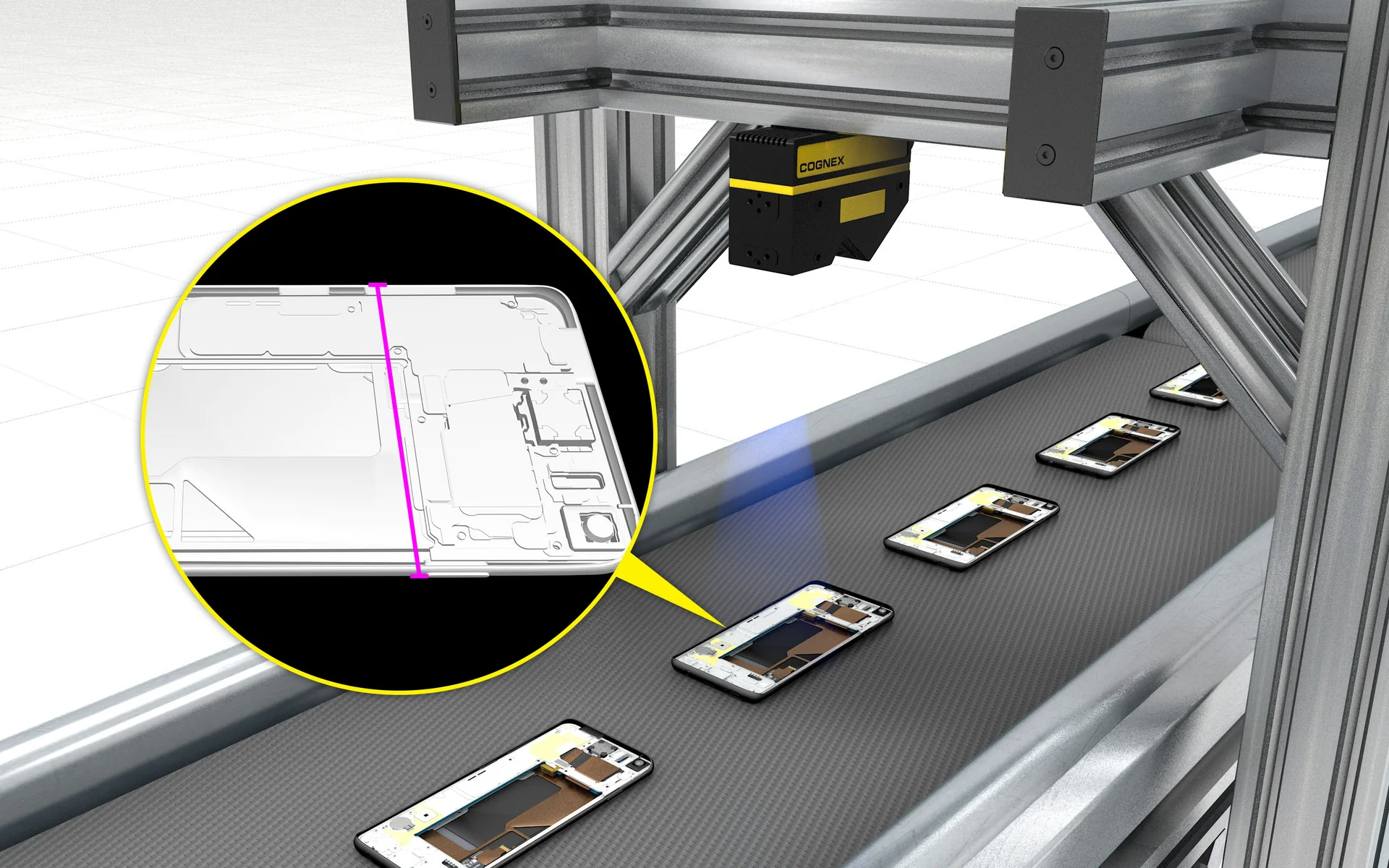

3C 電子 · 智慧手機
3C 電子 · 智慧手機
Cognex 官方 IS-L68-Smartphone-inspection — 智慧型手機外觀 3D 檢測、機殼縫隙與凸點量測、flush & gap 對位。

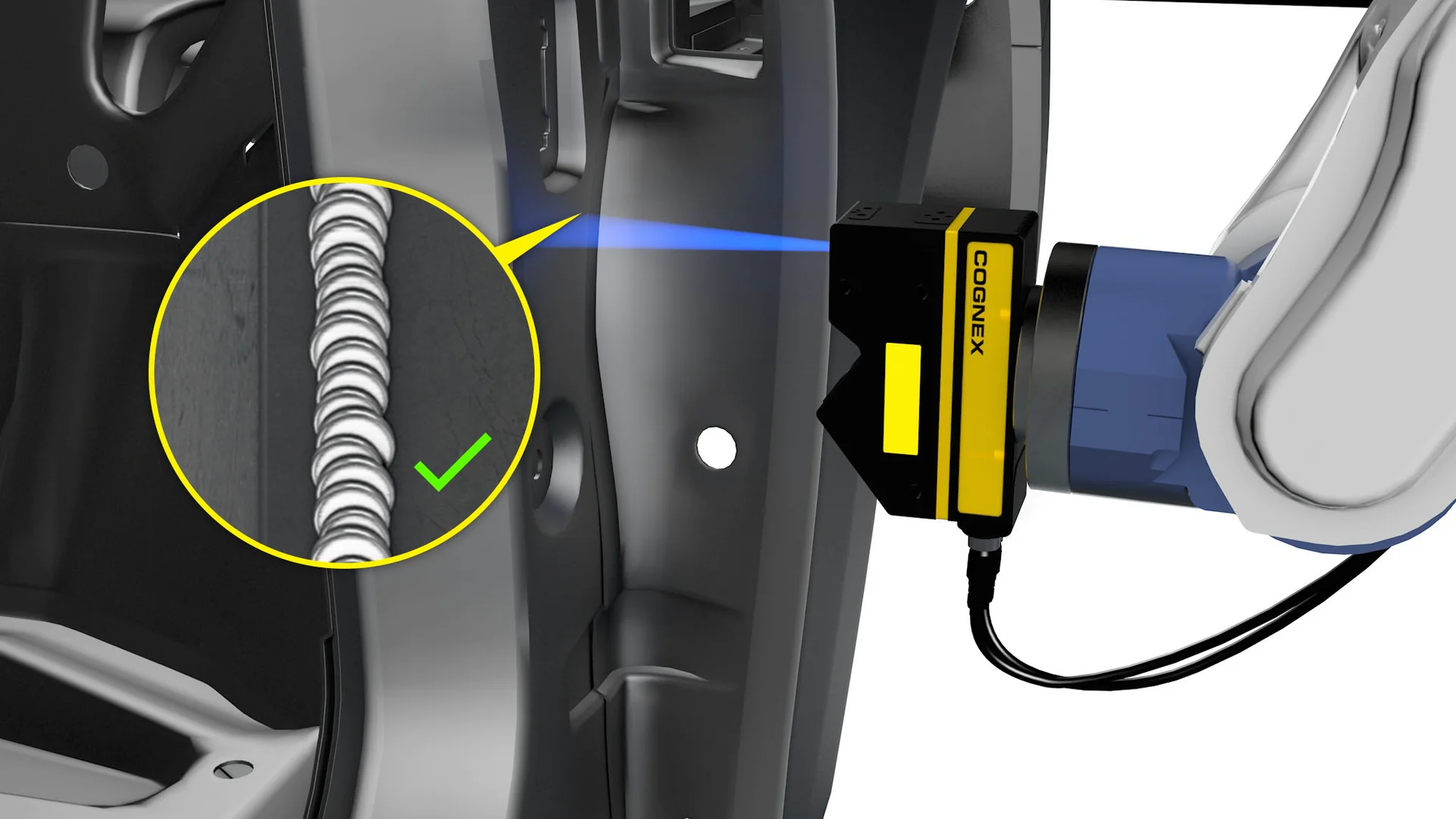

金屬製造 · 焊道
金屬製造 · 焊道
Cognex 官方 IS-L68-Weld-inspection — 焊道高度 3D 量測、焊接餘高 / 下凹偵測、複雜焊接組件瑕疵檢驗。
RELATED RESOURCES · 相關資源
深入了解相關詞彙與實際案例
查詞彙百科了解演算法 / 標準，看真實案例對照您的應用情境。
FIND YOUR FIT
不確定 Cognex In-Sight L68 3D 雷射位移感測器 是否合適？
花 30 秒用下面 2 個工具自己驗證 — 結果會自動帶入 POC 申請表，您不必再填一次。
SECTION / TOOLS
相關互動工具
用工具自己跑一輪，再給 VSK 工程師複核。
FREE EVALUATION
Cognex In-Sight L68 3D 雷射位移感測器 適合您的產線？
威視康提供免費評估、樣品照片可行性分析、燈光鏡頭設計、整合服務
FAQ / 常見問題
Cognex L68 系列常見問題
A. L68 為緊湊型 3D 雷射位移感測器 (Class 2、IP67、預校正、4096 點/profile、40 kHz)、L68-20 (FOV 22-29mm) 與 L68-100 (FOV 79-121mm) 兩款適合中小視野產線 3D 量測。DSMax 為高速版、適合高節拍場景。3D-L4000 為高階大視野方案。L68 配 PC VisionPro QuickBuild、由 VSK 依產線速度與視野需求協助選型。
