DataMatrix 是什麼？

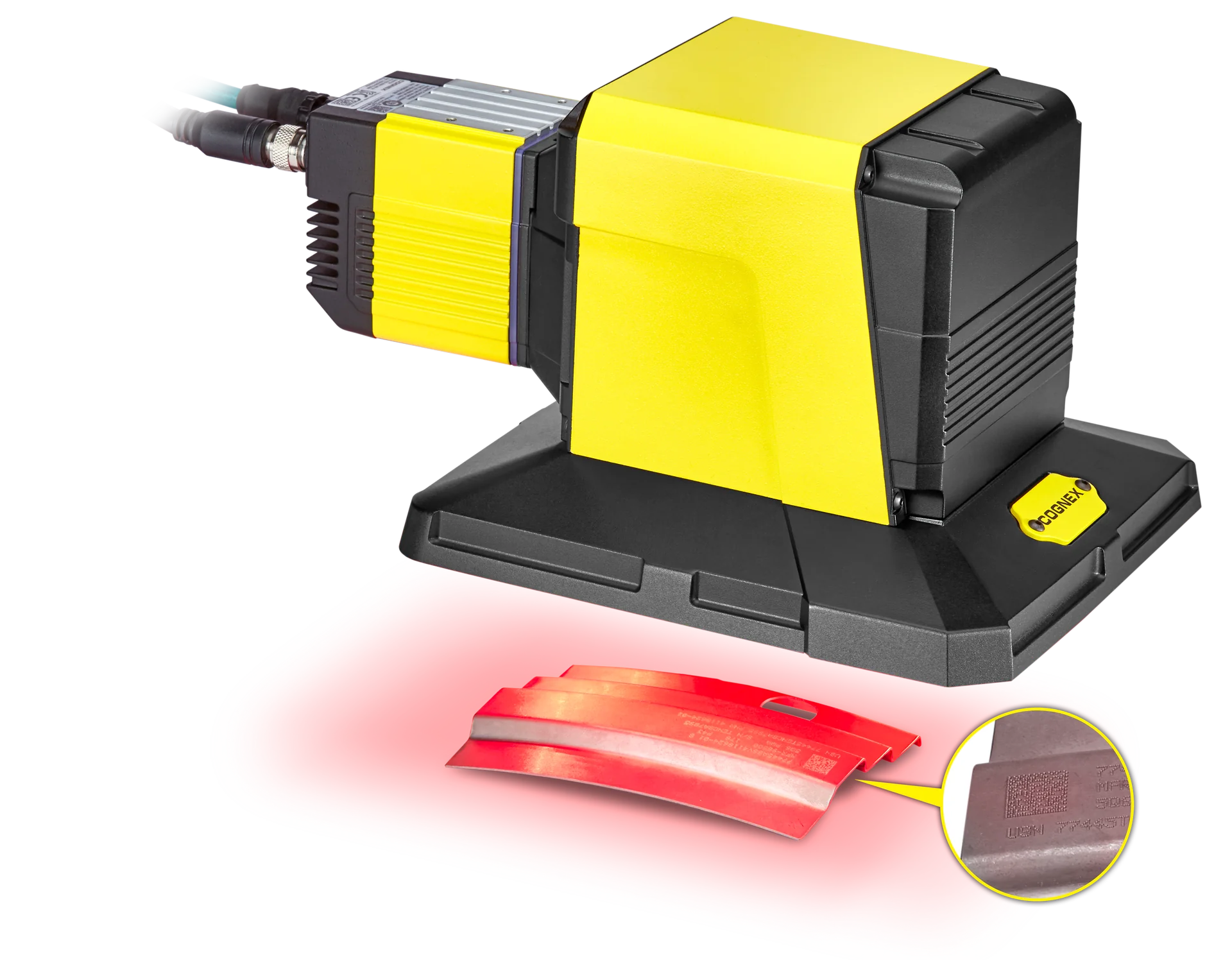

圖片來源：Cognex Corporation
DataMatrix（Data Matrix Code）是一種 2D 矩陣式條碼，由黑白方格組成正方形或長方形圖案。起源於 1980 年代末，最早由 International Data Matrix Inc. 開發，後被 RVSI / Acuity CiMatrix 收購（後續又經 Siemens → Microscan → Omron 轉手），現為 ISO/IEC 16022 國際標準。
工業界最廣泛採用的 2D 條碼格式 — 比 QR Code 體積小、容錯率高，最適合「小尺寸 + 高耐用度」場景。
DataMatrix 三大優勢（vs QR Code）
| 維度 | DataMatrix | QR Code |
|---|---|---|
| 體積 | 更小（同樣資料量 DataMatrix 可小 30-50%） | 較大 |
| 容錯率 | Reed-Solomon 即使 30% 受損仍可讀 | 同樣 Reed-Solomon 但對齊圖騰較多 |
| 最小資料量 | 1 個字元起 | 至少需數十 bytes |
| 工業適用 | DPM 標準 | 較少用於工業 DPM |
| 消費應用 | 較少 | 主流（手機相機掃 QR） |
為什麼工業選 DataMatrix？ 零件越小越值錢，1×1 mm 的 DataMatrix 就能存完整序號 — 印在 IC 載板、醫療器材、汽車鎖緊件上完全不佔空間。

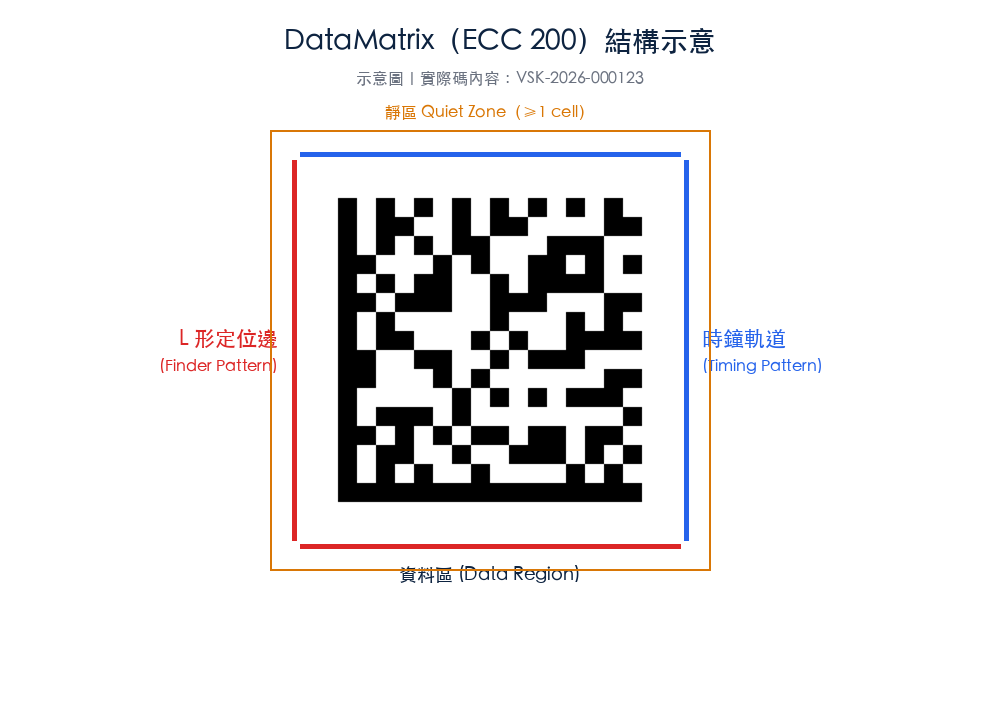

DataMatrix 結構解析
DataMatrix 由 4 個關鍵部分組成：
- L 形定位邊（Finder Pattern）— 兩條實心黑邊，告訴讀碼器「這是條碼」+ 方向
- 時鐘軌道（Timing Pattern）— 另兩邊的黑白交替點，告訴讀碼器「條碼有幾格」
- 資料區（Data Region）— 中間的黑白方格陣列，編碼實際資料
- 靜區（Quiet Zone）— 條碼四周的留白，至少 1 個 cell 寬
Cell 尺寸（X-dimension）是讀取難易度的關鍵 — 越小越難讀，DPM 雷射蝕刻常見 3-10 mil（0.076-0.254 mm）。
DataMatrix vs GS1 DataMatrix vs QR
| 項目 | DataMatrix | GS1 DataMatrix | QR Code |
|---|---|---|---|
| 標準 | ISO/IEC 16022 | ISO/IEC 16022 + GS1 應用識別碼 | ISO/IEC 18004 |
| 編碼規範 | 自由 | GS1 系統（FNC1 開頭 + AI 標識碼） | 自由 |
| 應用 | 通用 DPM / 工業追溯 | 醫療 UDI / GS1 條碼 / 全球供應鏈 | 消費級（行銷、付款） |
| 讀取設備 | Cognex DataMan / In-Sight | 同左 + 解析 GS1 AI 碼 | 一般 QR 讀碼器 |
DataMatrix 在 5 大產業的應用
1. 醫療器材（UDI 標準）
- FDA UDI / EU MDR / TFDA UDI 強制要求
- 用 GS1 DataMatrix 編碼 GTIN + Serial + Lot + Exp
- 條碼品質須符合 ISO 15415 ≥ C 級（植入物需 ≥ B 級）
2. 汽車（IATF 16949 追溯）
- EV 電池模組、變速箱零件、安全件
- DPM 雷射蝕刻最常見，符合 AIM DPM 規範
3. 半導體 / 電子（晶圓追溯）
- Si / SiC / GaN 晶圓表面雷射蝕刻
- IC 載板 BGA / QFN 細小條碼
- 符合 SEMI T7 規範
4. 製藥（GS1 序列化）
- 藥品包裝 GS1 DataMatrix（FDA DSCSA / EU FMD）
- 含 GTIN + 批號 + 效期 + 序號
5. 物流 / 零售
- 棧板 / 紙箱條碼
- 全球唯一識別碼

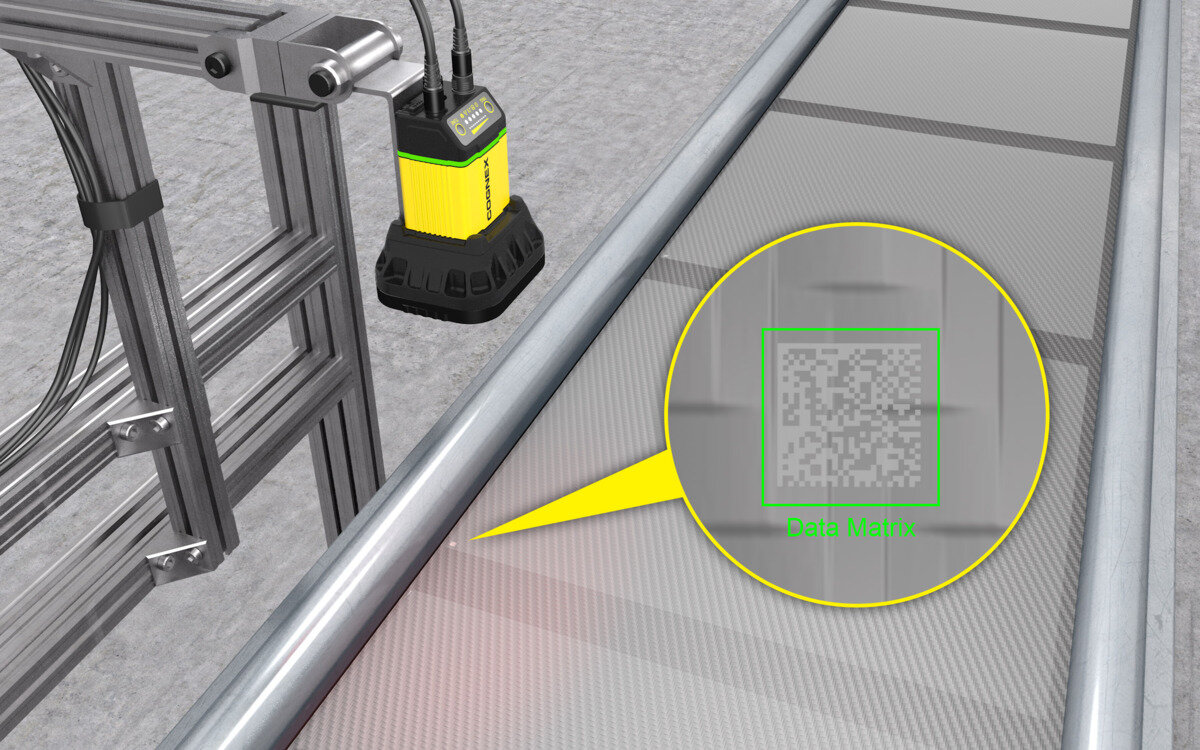

DataMatrix 讀取技術 — Cognex 演算法
Cognex 在 DataMan / In-Sight 系列採用的核心演算法（具體機型支援以 Cognex datasheet 為準）：
- 2DMax — 2D / DPM 解碼引擎，針對破損、模糊、低對比優化
- PatMax — 圖形定位（找到 DataMatrix 位置）
- PowerGrid — 對定位邊缺失或受損的 DataMatrix 提供補強解碼

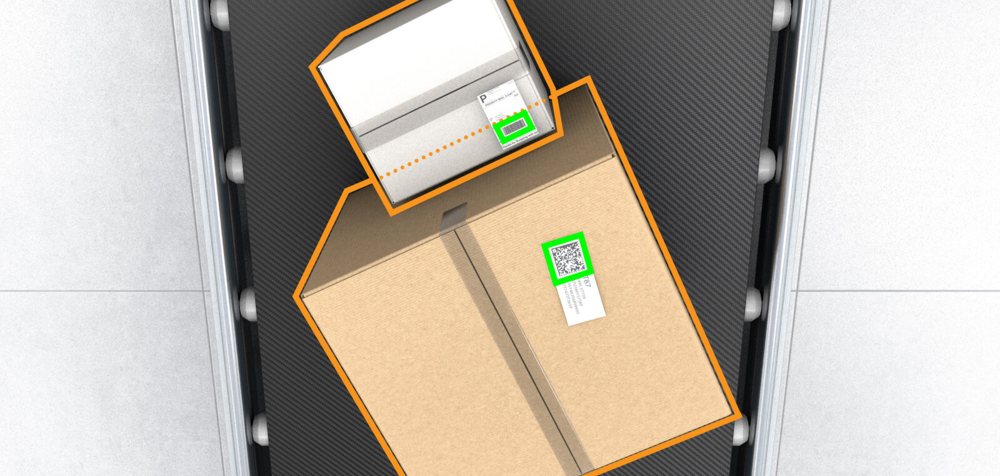

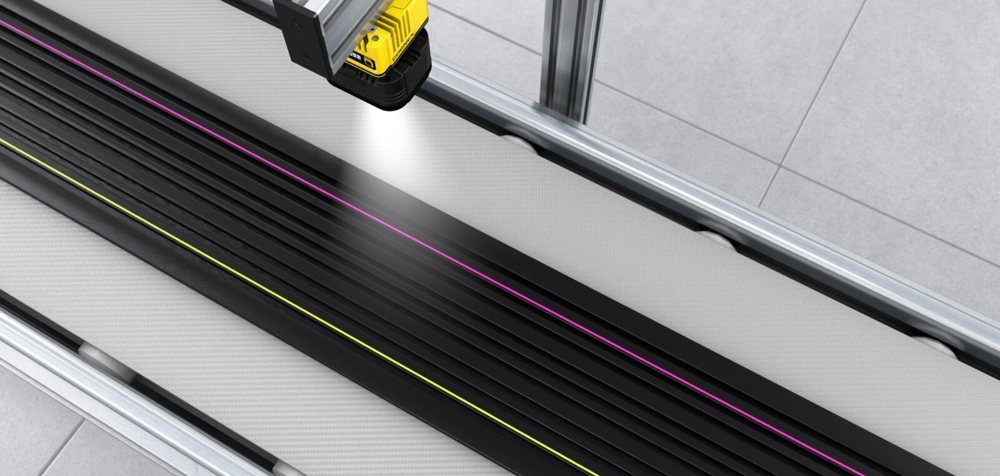

實際機型支援的演算法版本與選配，請參考各機型 datasheet（DM280 / DM380 / DM470 / DM580 / In-Sight 3800 等）。
工程師常見問題
Q1：DataMatrix 跟 QR Code 我該用哪個？
A：工業 DPM 用 DataMatrix（體積小、容錯高、業界標準）；消費應用用 QR（手機相機支援度高、行銷可塑性強）。如果是醫療 UDI、汽車追溯、晶圓追溯，業界事實標準就是 DataMatrix。
Q2：DataMatrix 最小可以做到多小？
A：理論上 1×1 mm 即可承載完整序號，但實務受限於：(1) 打標技術（雷射 vs 噴墨 vs 針點）、(2) 讀取距離 + 鏡頭焦距、(3) ISO 15415 等級門檻。常見最小：雷射蝕刻 3 mil × 3 mil（0.076 mm cell）；噴墨打標 6 mil × 6 mil。
Q3：DataMatrix 一定要 ISO 15415 驗證嗎？
A：法規場景必驗（FDA UDI / IATF 16949 / GS1 DSCSA），一般工業追溯則建議驗。沒驗的話客戶端讀不到、產線被罰、產品被退會更貴。詳見 ISO 15415。
Q4：DataMatrix 讀不到怎麼辦？
A：常見原因依優先序：(1) 條碼品質（ISO 15415 低於 C）→ 用驗證器找失分項；(2) 光源不對 → DPM 需多角度光；(3) 鏡頭焦距 / 工作距離不對；(4) 演算法版本舊。VSK 提供樣品實測，找出真正瓶頸。
Q3：DataMatrix 有國際標準嗎？
有。DataMatrix 的國際標準為 ISO/IEC 16022:2006「Information technology — Automatic identification and data capture techniques — Data Matrix bar code symbology specification」〔來源:ISO 官方標準目錄〕。GS1 DataMatrix 為其應用層標準化（含 GS1 AI 結構）。詳細條款請參考 ISO/IEC 16022 標準本文與 GS1 General Specifications。
Q4：DataMatrix 容量上限是多少？
DataMatrix 符號規格範圍為 10×10 至 144×144 方形、16×48 至 16×48 矩形〔來源:ISO/IEC 16022〕。最大 144×144 符號在 ASCII 編碼下可承載約 2,335 個英數字元、在 Base 256 編碼下約 1,556 個位元組。具體容量依編碼模式而異、請參考 ISO/IEC 16022 標準。
Q5：DataMatrix 怎麼選錯誤更正等級？
DataMatrix 標準採用 Reed-Solomon 錯誤更正、ECC 200 等級為主流〔來源:ISO/IEC 16022〕。ECC 200 容忍最多 30% 模塊損傷仍可解碼、適合 DPM 雷雕受損場景。具體選擇依應用環境、印刷品質、損傷風險而定、請與 VSK 工程師討論您的應用情境。
Q6：DataMatrix 在哪些 Cognex 產品讀取最常見？
Cognex DataMan 系列為 DataMatrix 讀取的主力產品線、含 PowerGrid 演算法處理 DPM 受損 DataMatrix〔來源:Cognex DataMan 各機型 datasheet〕。Cognex In-Sight 智慧相機系列多數機型亦支援 DataMatrix 讀取。具體選擇依條碼類型、規格、應用情境、請與 VSK 工程師討論。
Q7：DataMatrix 與 QR Code 怎麼選？
DataMatrix 與 QR Code 都是 2D 條碼國際標準、但設計目的與應用情境不同。DataMatrix（ISO/IEC 16022）為工業 DPM 主流、可承受 30% 損傷、適合小空間。QR Code（ISO/IEC 18004）為消費 / 商業主流、含 4 種錯誤更正等級、適合行銷與消費應用〔來源:ISO/IEC 16022 與 ISO/IEC 18004 標準〕。具體選擇依應用而定。
想用 DataMatrix 解決工業追溯？
VSK 提供 DataMatrix 完整方案：
- 打標方式建議（雷射 / 噴墨 / 針點，依基材選最佳）
- 讀取機型選型（DataMan 280 / 380 / 470 / 8700 依場景對應）

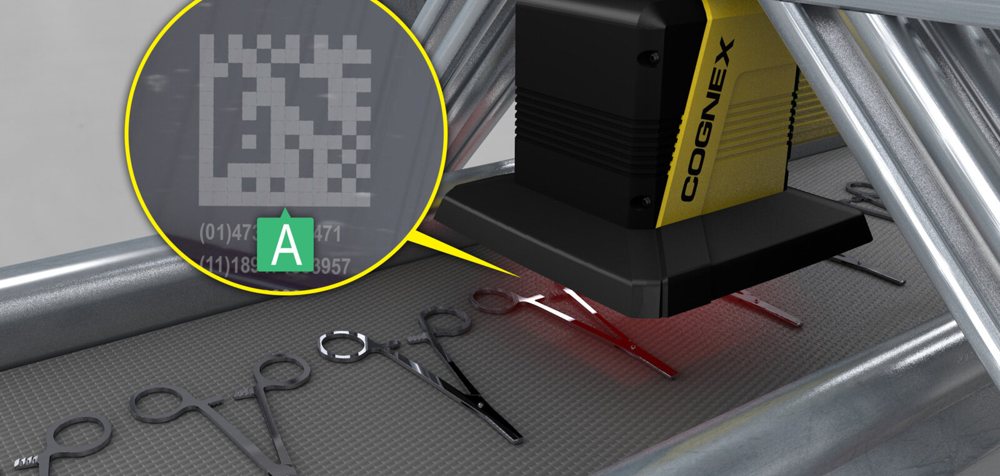

- ISO 15415 驗證（475V / 8072V 線上即時 + 離線驗證機型推薦）
- 規格 / 報價諮詢（依您的應用提供 Cognex 機型對應與報價）
請提供樣本（OK + 難讀 NG 各 3-5 張）+ 產線速度 + 工作距離，VSK 工程師將與您聯繫評估。
※ Cognex 產品的工業通訊（PROFINET / Ethernet/IP / Modbus TCP / OPC UA）是 Cognex 設備本身的標準支援能力，
DataMatrix vs GS1 DataMatrix — 差別與選擇
兩者都是 DataMatrix 標準的 2D 條碼、但用途不同:
- DataMatrix (通用) — ISO/IEC 16022 標準、任何資料皆可編碼、應用最廣 (DPM、零件追溯、產品序號)
- GS1 DataMatrix — GS1 國際組織標準化的 DataMatrix 變體、含應用識別子 AI (Application Identifier)、適用全球供應鏈 (UDI 醫療器材、藥品序號、食品追溯)
選擇:① 工廠內部零件追溯、自家用編碼規則 → 通用 DataMatrix、② 跨組織供應鏈、需符合國際標準 (UDI / FDA / EU MDR) → GS1 DataMatrix。GS1 DataMatrix 詳細介紹見 GS1 DataMatrix 完整介紹。
DataMatrix 國際標準 ISO/IEC 16022
DataMatrix 的國際標準為 ISO/IEC 16022:2006「Information technology — Automatic identification and data capture techniques — Data Matrix bar code symbology specification」〔來源:ISO 官方標準目錄〕。
標準定義內容包括:
- 符號規格 — 模塊形狀、定位圖樣（L 形 Finder Pattern、時鐘軌 Timing Pattern）、靜區（Quiet Zone）
- 編碼方式 — ASCII、C40、Text、X12、Base 256 等資料編碼模式
- 錯誤更正 — Reed-Solomon 錯誤更正、可選擇 ECC 200 等級
- 規格範圍 — 10×10 至 144×144 方形、16×48 至 16×48 矩形符號
各規格詳細條款、編碼示意圖、請參考 ISO/IEC 16022 標準本文。
DataMatrix 與 GS1 DataMatrix 規格層級對照
- DataMatrix（通用） — ISO/IEC 16022 標準、任何資料皆可編碼〔來源:ISO/IEC 16022〕
- GS1 DataMatrix — DataMatrix 的應用層標準化、加入 GS1 應用識別子（Application Identifier, AI）結構（如 AI 01 = GTIN、AI 10 = Batch、AI 17 = Expiry、AI 21 = Serial）〔來源:GS1 General Specifications〕
關係:GS1 DataMatrix = ISO/IEC 16022 DataMatrix（承載媒介）+ GS1 AI 結構（資料格式規範）。藥品 / 醫療器材序列化（FDA DSCSA、EU FMD、TFDA UDI 等）強制使用 GS1 DataMatrix。詳細介紹見 GS1 DataMatrix 完整介紹。
DataMatrix 在 DPM 上的特殊應用
DataMatrix 在 DPM（Direct Part Marking、直接零件標記）場景特別常見、原因:
- 容量大 — 同等大小下、DataMatrix 容量遠大於 1D 條碼
- 錯誤更正高 — Reed-Solomon ECC 200 容忍 30% 模塊損傷仍可解碼〔來源:ISO/IEC 16022〕
- 不需靜區邊界 — DPM 雷雕在金屬上、邊界靜區受限、DataMatrix 對靜區要求低於 QR Code
- 適合方形小空間 — 雷雕在汽車零件、醫療器材等小金屬面適用
DPM 場景的 DataMatrix 讀取為視覺檢測重要應用、Cognex DataMan 系列（含 PowerGrid 演算法）為常見方案。詳細介紹見 DPM 完整介紹、ISO/IEC TR 29158 AIM-DPM 完整介紹。
