PowerGrid 的核心價值
PowerGrid 是 Cognex 2DMax 條碼解碼演算法的關鍵增強模組。Cognex 官方完整命名為 「2DMax with PowerGrid」。當 DataMatrix 條碼的定位圖樣（Finder Pattern）、時鐘圖樣（Clock Pattern）或靜音區（Quiet Zone）嚴重損傷、一般 2D 解碼演算法（包含基礎 2DMax）無法解碼時，PowerGrid 接力處理。
PowerGrid 的關鍵能力：
- 定位圖樣回復 — 即使 finder 的 L 形邊缺失 30-50%、依然能定位條碼
- 時鐘圖樣推測 — clock pattern 整段斷裂時、用 data cells 反推網格
- 無靜音區解碼 — quiet zone 被相鄰物件、邊框或印刷擠掉時仍能解碼
- 嚴重變形容忍 — 透視變形、圓筒包裹、曲面工件條碼
PowerGrid 主要服務 DataMatrix（ECC 200）條碼類型 — 這是工業 DPM（直接零件標識）最常用的 2D 條碼格式。
條碼定位圖樣為何會嚴重損傷？

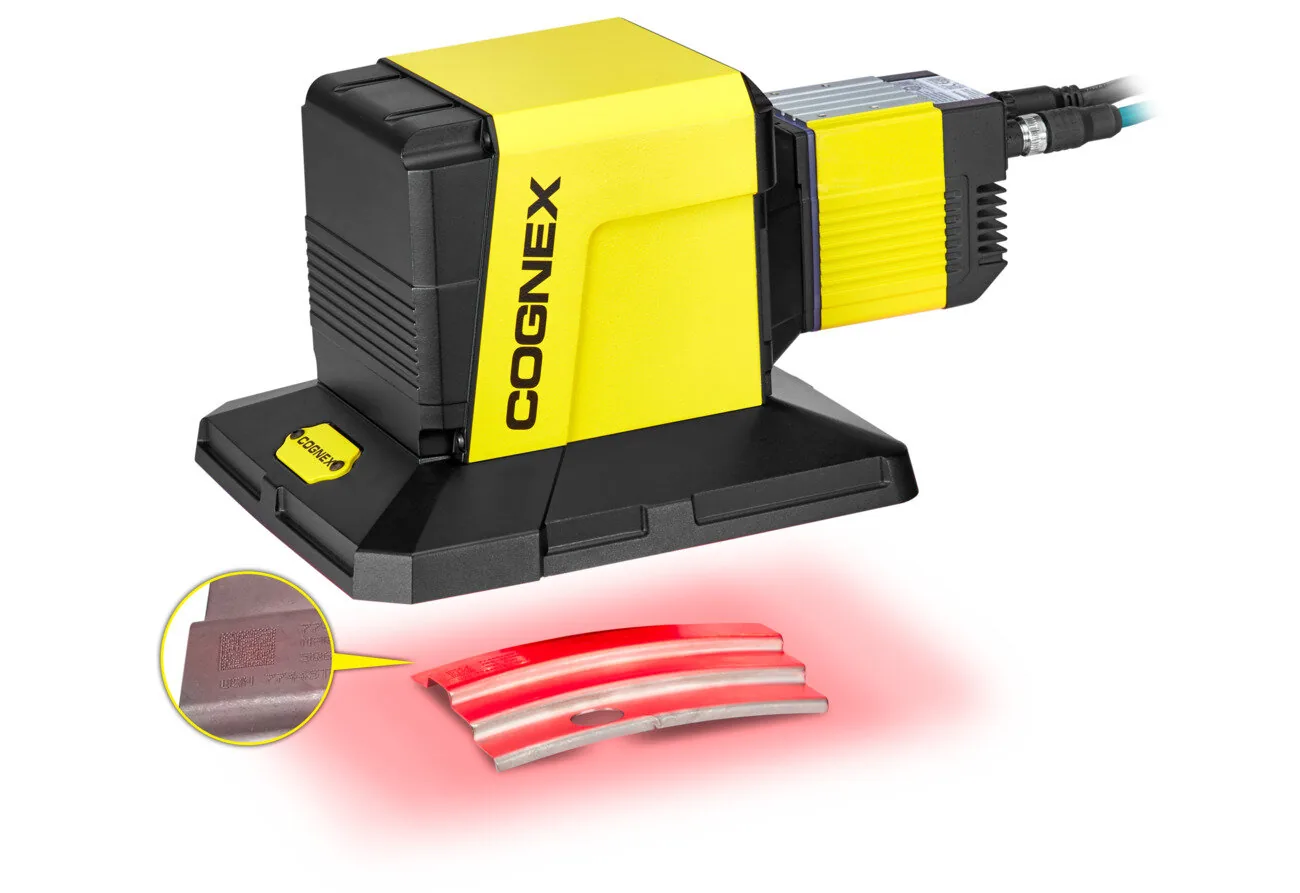

圖片來源：Cognex Corporation
DataMatrix 條碼依賴 L 形定位圖樣（Finder Pattern）、時鐘圖樣（Clock Pattern）與周圍 靜音區（Quiet Zone）才能被解碼器辨識。實際工業場景常見的損傷類型：
- 製程後加工破壞 — 焊接濺渣覆蓋 finder、噴漆遮蔽 clock、熱處理改變表面對比
- 物理碰撞 / 磨耗 — 運輸刮傷、工件互相撞擊使 L 形邊角缺一塊、操作員手套磨白條碼一側
- 包裝模切刀切到 — 包裝模切若設計裕度不足、刀模直接切過 quiet zone 或 finder 邊緣
- 油漆 / 覆膜遮蔽 — 整體噴漆覆蓋部分條碼、保護膜起泡使 clock 區域反光斑塊
- 二次加工殘屑 — 切削殘屑、研磨粉、抛光殘留物覆蓋條碼局部
- 嚴重變形 — 圓筒包裝、曲面金屬件、彎管使條碼透視變形超過 20°
這些損傷讓基礎 2D 解碼演算法（含未啟用 PowerGrid 的 2DMax）無法找到條碼邊界、直接判斷為「unreadable」。PowerGrid 接力時、用 data cells 反推網格結構、進而完成解碼。
PowerGrid 支援的條碼類型
PowerGrid 是 DataMatrix 專屬的回復技術 — 因為 DataMatrix 的 finder pattern（L 形實心邊 + 時鐘虛線邊）與 cell 網格規則最適合做圖樣推測：
- DataMatrix（ECC 200） — PowerGrid 主要服務的條碼類型、工業 DPM 標準
- DataMatrix 各種尺寸 — 從 10×10 到 144×144 全部支援
註：QR Code、PDF417、MaxiCode、Aztec Code 等其他 2D 條碼類型由基礎 2DMax 處理、不適用 PowerGrid 回復（這些條碼有不同的定位與容錯機制）。1D 條碼由 HotBars 處理。
PowerGrid 解決的破壞模式
| 標記方式 | 應用產業 | 條碼樣式 |
|---|---|---|
| 雷射蝕刻 | 半導體 IC、汽車零件、醫療器材 | 凹陷或變色字元 |
| 針點壓印 | 汽車鋼板、航太零件 | 凹點矩陣 |
| 電化學蝕刻 | 不鏽鋼工具、手術器械 | 暗化區域 |
| 噴墨打標 | PCB、藥品包裝 | 噴墨點陣 |
| 電腦印刷 | 一般標籤紙 | 標準印刷 |
哪些 Cognex 機型內建 PowerGrid？
PowerGrid 是 Cognex 中高階 DataMan 內建功能、不需額外授權：
PowerGrid 內建於以下 Cognex 機型（中高階 DataMan 系列）：
- DataMan 條碼讀取器全系列（280 / 380 / 470 / 503 / 8050 / 8700 等）
- DataMan 475V / 475VS / 8072V 條碼驗證器
- VisionPro 軟體（作為條碼工具）
工程師常見問題
Q1：PowerGrid 跟 2DMax 是什麼關係？
A：兩者是同一個解碼系統的兩個層次。Cognex 官方完整命名為 「2DMax with PowerGrid」。2DMax 是基礎 2D 解碼演算法（處理 DataMatrix / QR Code / PDF417 等）。當 DataMatrix 的 finder / clock / quiet zone 損傷使一般 2D 解碼失敗時、PowerGrid 接力用 data cells 反推網格結構救援。所以實務上 PowerGrid 不是獨立啟動的功能、而是 2DMax 的回復機制。
Q2：PowerGrid 可以救活多嚴重的損傷？
A：視損傷類型與條碼資料量而異。定位圖樣損傷方面、L 形邊缺失 30-50% 通常仍可救援；時鐘圖樣損傷方面、整段斷裂時 PowerGrid 用 data cells 反推網格；靜音區缺失方面、quiet zone 完全沒有時也常能解碼。但若 data cells（actual data 區）損傷超過 ECC 容錯能力（DataMatrix ECC 200 最多容忍約 25% 損傷率）就無法救。實際救援率依損傷模式、光源、鏡頭與您的樣品條件而定、需現場測試確認。
Q3：PowerGrid 跟 ISO/IEC 29158 是什麼關係？
A：兩者不同層級：
- PowerGrid = Cognex 的 讀取救援技術（讓嚴重損傷的條碼能讀出資料）
- ISO/IEC 29158 = DPM 條碼的 列印品質驗證標準（評等條碼好不好）
PowerGrid 救活的條碼、ISO/IEC 29158 評等仍可能拿低分（PowerGrid 解決「能不能讀」、不解決「品質好不好」）。實務上：DataMan 470 等讀碼器用 2DMax with PowerGrid 讀條碼；DataMan 475V 等驗證器依 ISO/IEC 29158 評等。產線讀碼成功 ≠ 出貨稽核能過。
Q4：PowerGrid 需要額外授權嗎？
A：不需要。PowerGrid 是 Cognex 中高階 DataMan 系列內建功能、隨機型出貨即啟用、無需另購授權。但要注意：PowerGrid 只在 DataMan 280 以上等級的機型內建、入門級或舊型號可能不含此功能。選型時請確認規格表是否列出「2DMax with PowerGrid」或詢問 VSK 工程師確認。
Q5：PowerGrid 與 2DMax 是什麼關係？
2DMax 為 Cognex 通用的 2D 條碼讀取演算法、PowerGrid 為其進階版本、專為嚴重損傷 DataMatrix DPM 設計〔來源:Cognex DataMan 官方文件〕。同一機型可能同時內建 2DMax 與 PowerGrid、依條碼狀況自動選用對應演算法。具體演算法切換邏輯、請參考 Cognex 機型官方文件。
Q6：PowerGrid 與 ISO/IEC TR 29158 是什麼關係？
ISO/IEC TR 29158（AIM-DPM）為 DPM 條碼品質驗證標準、定義 DPM 條碼的 grading 參數。PowerGrid 為 Cognex 的 DPM 條碼讀取演算法、設計目標為讀取嚴重損傷 DPM 條碼。兩者層級不同:標準定義品質、演算法執行讀取〔來源:ISO/IEC TR 29158 標準與 Cognex DataMan 官方文件〕。詳細介紹見 ISO/IEC TR 29158 完整介紹。
Q7：哪些 Cognex 機型內建 PowerGrid？
Cognex DataMan 280 / 282、DataMan 380 / 390 / 470 / 580 系列、In-Sight 3800 系列等多數 Cognex 條碼讀取與智慧相機機型內建 PowerGrid〔來源:Cognex 各機型 datasheet〕。具體支援機型、請參考 Cognex 各機型官方 datasheet 確認。
Q8：PowerGrid 適用什麼樣的 DPM 損傷程度？
PowerGrid 設計為處理嚴重損傷 DPM 條碼、適用 L 邊損傷、Timing Pattern 損傷、Quiet Zone 不足、DPM 過深 / 過淺、表面變形、髒污 / 部分遮擋等場景〔來源:Cognex DataMan 官方文件〕。具體讀取率依損傷程度、表面材質、光源配置而異、請參考 Cognex 機型應用案例或與 VSK 工程師討論您的 DPM 樣品。
想用 PowerGrid 解決定位圖樣損傷問題？
VSK 提供 PowerGrid 救援能力初步評估：
- 提供 受損 DataMatrix 條碼樣本照片（含 finder / clock / quiet zone 受損的樣本）
- VSK 工程師判讀損傷模式、估算 PowerGrid 救援可行性
- 推薦適合的 DataMan 機型（依產線速度、安裝距離、預算）
- 必要時安排實機測試確認讀取率
請提供條碼樣本與損傷情境描述，VSK 工程師會盡快回覆初步評估 + 機型建議。
PowerGrid 與 2D 條碼解碼技術（公開概念）
2D 條碼（如 DataMatrix）的解碼方式分兩大類:基於 Finder Pattern（定位圖樣）的傳統解碼、與基於 Grid Analysis（網格分析）的進階解碼〔來源:ISO/IEC 16022 與條碼解碼技術文獻〕。傳統解碼仰賴 L 形 Finder Pattern 與 Timing Pattern 完整、Grid Analysis 解碼可在 Finder Pattern 嚴重損傷下仍解碼。PowerGrid 為 Cognex 商業化的進階 Grid Analysis 演算法、適用 DPM 場景的嚴重損傷 DataMatrix。
內建 PowerGrid 的 Cognex 產品（依 datasheet 驗證）
- Cognex DataMan 280 / 282 系列 — algorithms 含 PowerGrid〔來源:Cognex DataMan 280 datasheet〕
- Cognex DataMan 380 / 390 / 470 / 580 系列 — 多數機型內建 PowerGrid〔來源:Cognex DataMan 各機型 datasheet〕
- Cognex In-Sight 3800 系列 — algorithms 含 PowerGrid〔來源:Cognex In-Sight 3800 datasheet〕
其他 Cognex 機型是否內建 PowerGrid、請參考各機型 Cognex 官方 datasheet 確認。
PowerGrid 適用 DPM 損傷類型
- L 邊損傷 — DataMatrix L 形 Finder Pattern 嚴重損傷
- Timing Pattern 損傷 — DataMatrix 時鐘軌損傷
- Quiet Zone 不足 — 邊界靜區受限或缺失
- DPM 過深 / 過淺 — 雷雕深度不均勻
- 表面變形 — 沖壓 / 變形零件
- 髒污 / 部分遮擋 — 局部讀取困難
具體適用損傷類型、實際讀取率、請參考 Cognex DataMan 與 In-Sight 各機型官方 datasheet 與應用案例。
